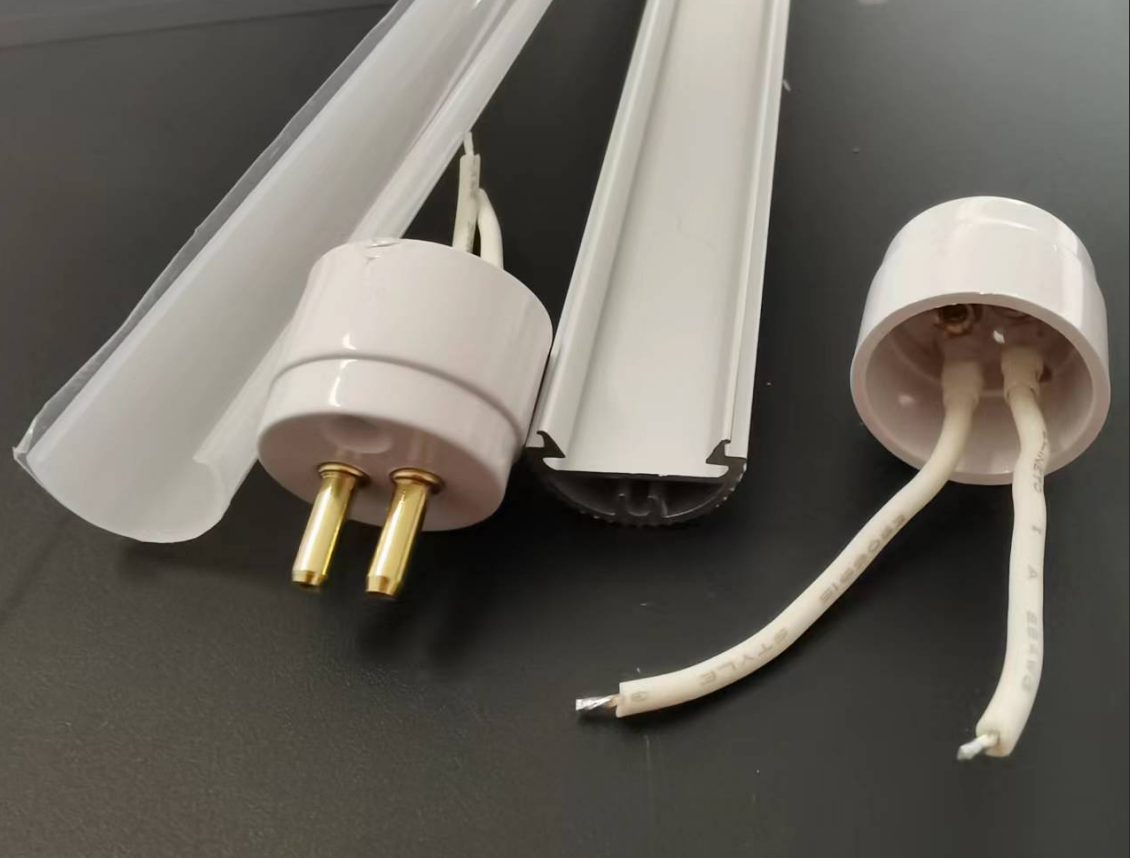

G5 এন্ড ক্যাপ ওয়্যারিং

প্রথমে, দয়া করে স্পষ্ট করুন: "তারের" দ্বারা আপনি ঠিক কী বোঝাতে চান?

T5 এবং G5 LED টিউবগুলির উত্পাদন প্রক্রিয়ায়, "একক-তার/মাল্টি-ওয়্যার/ওয়্যারলেস" সাধারণত শেষ ক্যাপ থেকে অগ্রসর হওয়া তারের সংখ্যাকে বোঝায়, টিউবের পাওয়ার সাপ্লাই পদ্ধতি নয় (একক-এন্ডেড/ডাবল-এন্ডেড পাওয়ার সাপ্লাই)। এই দুটি ধারণা সহজেই বিভ্রান্ত হয়।

• একক তার:শেষ ক্যাপ শুধুমাত্র একটি তারের বাইরে নিয়ে যায়, সাধারণত লাইভ তার (L) বা নিরপেক্ষ তার (N)।
• মাল্টি-ওয়্যার (ডাবল-ওয়্যার):শেষ ক্যাপ দুটি তারের বাইরে নিয়ে যায়, সাধারণত একটি লাইভ তার এবং একটি নিরপেক্ষ তার।
• বেতার:শেষ ক্যাপ নিজেই কোনো তারের আউট নেতৃত্ব দেয় না; শুধুমাত্র দুটি G5 পিন আছে।

একবার এটি স্পষ্ট হয়ে গেলে, পরবর্তী সমন্বিত যুক্তি বোঝা সহজ।

সংমিশ্রণ 1: এক প্রান্ত একক-তার + এক প্রান্ত বেতার → একক-এন্ড চালিত টিউব

এটি বাজারে T5 ইন্টিগ্রেটেড LED টিউবের জন্য সবচেয়ে সাধারণ কনফিগারেশন।

সংযোগ পদ্ধতি:পাওয়ার শুধুমাত্র একক তারের প্রান্ত থেকে সরবরাহ করা হয়। এই একক তারটি হয় লাইভ বা নিরপেক্ষ তারের সাথে সংযোগ করে, যখন অন্য তারটি (লাইভ বা নিরপেক্ষ) ল্যাম্প টিউবের অভ্যন্তরীণ সার্কিট্রির মাধ্যমে অন্য প্রান্তে একটি পিনের সাথে সরাসরি সংযুক্ত থাকে। ওয়্যারলেস প্রান্তে, একটি পিন যান্ত্রিক ফিক্সেশন এবং পরিবাহিতার জন্য দায়ী, অন্য পিন সংযোগবিহীন বা অভ্যন্তরীণভাবে শর্ট সার্কিট হতে পারে।

যাইহোক, একটি সমালোচনামূলক উত্পাদন বিশদ রয়েছে: T5 G5 ল্যাম্প হোল্ডারের পিনের ব্যবধান মাত্র 5 মিমি। যখন একটি প্রান্ত চালিত হয়, তখন দুটি পিন খুব কাছাকাছি থাকে এবং অনুপযুক্ত অভ্যন্তরীণ ওয়্যারিং সহজেই একটি শর্ট সার্কিটের কারণ হতে পারে। অতএব, সিঙ্গেল-ওয়্যার এন্ড ক্যাপের অভ্যন্তরে নিরোধক এবং তারের বিন্যাস হল শেষ ক্যাপ সরবরাহকারীর কারুকার্যের একটি মূল সূচক।

আবেদনের পরিস্থিতি:অফিস আলো, সুপারমার্কেট শেলফ লাইট, ক্যাবিনেট লাইট, ডিসপ্লে কেস লাইট। এই ধরনের ল্যাম্পগুলি সাধারণত একটি সমন্বিত বন্ধনী ব্যবহার করে, শুধুমাত্র একটি পাওয়ার ইনপুট প্রয়োজন, ইনস্টলেশন সহজ করে এবং শেষ ব্যবহারকারীদের কোন বৈদ্যুতিক জ্ঞানের প্রয়োজন হয় না।

কম্বিনেশন দুই: প্রতিটি প্রান্ত থেকে একটি তার → ডাবল-এন্ড চালিত ল্যাম্প টিউব

এই পদ্ধতি ইঞ্জিনিয়ারিং সংস্কার প্রকল্পে সাধারণ।

সংযোগ পদ্ধতি:ল্যাম্প টিউবের উভয় প্রান্তে ল্যাম্প ক্যাপ থেকে একটি তারের নেতৃত্ব দিন। এক প্রান্ত লাইভ তারের (L) সাথে এবং অন্য প্রান্তটি নিরপেক্ষ তারের (N) সাথে সংযুক্ত করুন। কারেন্ট এক প্রান্ত থেকে প্রবাহিত হয় এবং অন্য প্রান্ত থেকে বেরিয়ে আসে। ল্যাম্প ক্যাপের ভিতরের দুটি G5 পিন ছোট করা হয়, একটি একক ইলেক্ট্রোড গঠন করে।

প্রকৌশলে ডুয়াল-এন্ডেড পাওয়ার সাপ্লাই কেন পছন্দ করা হয়?পুরানো ফ্লুরোসেন্ট ল্যাম্প হোল্ডারগুলিকে রিট্রোফিটিং করার সময়, আসল G5 ধারকগুলি সাধারণত সমান্তরালভাবে সংযুক্ত থাকে, যার অর্থ দুটি পিন অভ্যন্তরীণভাবে শর্ট সার্কিট করা হয়। ডুয়াল-এন্ডেড ল্যাম্পগুলি এই ধরণের ধারকের সাথে সরাসরি অভিযোজিত হতে পারে একটি অ-সমান্তরাল ধারক দিয়ে প্রতিস্থাপন করার প্রয়োজন ছাড়াই। যদি একটি সমান্তরাল ধারকের মধ্যে একটি একক-শেষ বাতি ইনস্টল করা হয়, তবে এটি পাওয়ার-অন করার সাথে সাথেই শর্ট-সার্কিট হবে। এটি হংকং প্রকৌশল সম্প্রদায়ের মধ্যে ঘটেছে; কেউ কেউ পুরানো হোল্ডারের প্লাস্টিকের আবরণও পুড়িয়ে দিয়েছে।

উৎপাদন সতর্কতা:ডুয়াল-এন্ডেড ল্যাম্প ক্যাপের উভয় প্রান্তে সীসা থাকা উচিত, তবে ইনস্টলেশনের সময় বিপরীত তারগুলি এড়াতে তারের রঙগুলি স্পষ্টভাবে আলাদা করা উচিত (যেমন, একটি প্রান্ত L চিহ্নিত, অন্যটি N)। তদুপরি, ডুয়াল-এন্ডেড ফ্লুরোসেন্ট ল্যাম্পের অভ্যন্তরীণ ওয়্যারিং অবশ্যই নিশ্চিত করতে হবে যে দুটি প্রান্তের মধ্যে কোনও বৈদ্যুতিক সংযোগ নেই; অন্যথায়, বাতি শর্ট সার্কিট হবে.

আবেদনের পরিস্থিতি:ফ্যাক্টরি ওয়ার্কশপ, পার্কিং লট, গুদাম এবং লজিস্টিক সেন্টার। এই অবস্থানগুলিতে প্রায়শই পুরানো ফ্লুরোসেন্ট ল্যাম্প হোল্ডারগুলির রেট্রোফিটিং প্রয়োজন হয় এবং ডুয়াল-এন্ডেড পাওয়ার সাপ্লাই সলিউশনগুলি আরও ভাল সামঞ্জস্যের প্রস্তাব দেয়৷

সংমিশ্রণ 3: একটি লাইভ ওয়্যার (দ্বৈত-তার) সহ এক প্রান্ত + একটি ওয়্যারলেস এন্ড ক্যাপ সহ এক প্রান্ত → উন্নত একক-এন্ডেড পাওয়ার সাপ্লাই

এই সংমিশ্রণটি একক-এন্ডেড পাওয়ার সাপ্লাইয়ের একটি বর্ধিত সংস্করণ, উচ্চ নিরাপত্তা এবং নির্ভরযোগ্যতার প্রয়োজনীয়তার সাথে পরিস্থিতির জন্য উপযুক্ত।

সংযোগ পদ্ধতি:পাওয়ার সাপ্লাই শেষ ক্যাপ লাইভ এবং নিরপেক্ষ তারগুলিকে বের করে দেয়, সরাসরি ড্রাইভার পাওয়ার সাপ্লাই বা এসি পাওয়ারের সাথে সংযোগ করে। বেতার প্রান্ত শুধুমাত্র যান্ত্রিক সমর্থন এবং সার্কিট সংযোগের জন্য ব্যবহৃত হয়, এবং পাওয়ার ইনপুট পরিচালনা করে না।

একক-তারের একক-শেষ সমাধান থেকে পার্থক্য:সিঙ্গেল-ওয়্যার সিঙ্গেল-এন্ডেড সলিউশনে, ল্যাম্প টিউবের অভ্যন্তরীণ ওয়্যারিং-এর জন্য "একটি তার প্রবেশ করানো হয় এবং আরেকটি তার অন্য প্রান্তের সাথে অভ্যন্তরীণভাবে সংযুক্ত হয়" এর নকশার প্রয়োজন হয়, যা অভ্যন্তরীণ তারকে তুলনামূলকভাবে জটিল করে তোলে। বিপরীতে, ডুয়াল-ওয়্যার সিঙ্গেল-এন্ডেড সল্যুশনে, লাইভ এবং নিরপেক্ষ উভয়ই একই প্রান্তের ক্যাপের মাধ্যমে প্রবর্তিত হয়, এইভাবে আরও সরাসরি অভ্যন্তরীণ সার্কিট ডিজাইন অর্জন করে, সম্ভাব্য ব্যর্থতার পয়েন্টগুলি হ্রাস করে এবং নিরাপত্তার উন্নতি করে।

উৎপাদন সুবিধা:ইন্টিগ্রেটেড T5 ল্যাম্প টিউব নির্মাতাদের জন্য, এই পদ্ধতিটি একক-এন্ডেড এন্ড ক্যাপ ব্যবহার করার চেয়ে উচ্চ সমাবেশ দক্ষতা প্রদান করে। যেহেতু সমস্ত পাওয়ার কর্ডগুলি এক প্রান্তে কেন্দ্রীভূত থাকে, তাই ল্যাম্প টিউবের ভিতরে ক্রস তারের কোন প্রয়োজন নেই, এইভাবে অভ্যন্তরীণ শর্ট সার্কিটের ঝুঁকি হ্রাস করে।

অ্যাপ্লিকেশন:মেডিকেল আলো, শিক্ষাগত আলো, উচ্চ-শেষ বাণিজ্যিক প্রদর্শন।
