জেই এরT8 ডবল পার্শ্বযুক্ত LED টিউব হাউজিংOEM রৈখিক-আলো প্রকল্পের জন্য একটি খালি ঘের প্ল্যাটফর্ম। নিশ্চিত করা কনফিগারেশনে একটি 26 মিমি বাইরের ব্যাস, দুটি 12 × 1 মিমি পিসিবি অবস্থান, একটি অভ্যন্তরীণ 6063 অ্যালুমিনিয়াম প্রোফাইল, একটি পরিষ্কার বা ফ্রস্টেড পলিকার্বোনেট ঘের, প্লাস্টিকের শেষ ক্যাপ এবং একটি বহিরাগত-ড্রাইভার লেআউট রয়েছে। আদর্শ বা কাস্টমাইজড দৈর্ঘ্য 600 মিমি থেকে 2400 মিমি পর্যন্ত উপলব্ধ, IP20 এবং IP65 কনফিগারেশন অফার করা হয়েছে।
মূল শব্দ হলহাউজিং. এলইডি, পিসিবি অ্যাসেম্বলি, ওয়্যারিং, ড্রাইভার, শেষ পরিসমাপ্তি এবং যেকোনো প্রয়োজনীয় সীল বাছাই করা এবং একত্রিত না হওয়া পর্যন্ত এই পণ্যটি কার্যকরী বাতি হয়ে ওঠে না। তাই ক্রেতাদের এটিকে একটি নিয়ন্ত্রিত অঙ্কন এবং একত্রিত নমুনা থেকে মূল্যায়ন করা উচিত - একা T8 নাম থেকে নয়। বর্তমান পর্যালোচনা করুনT8 ডবল পার্শ্বযুক্ত আলোকিত হাউজিংআপনার PCB এবং প্রকল্পের প্রয়োজনীয়তা JE কে পাঠানোর আগে।
পণ্যটি একটি খালি OEM হাউজিং, একটি সমাপ্ত T8 ল্যাম্প বা ফ্লুরোসেন্ট প্রতিস্থাপন নয়
"T8" সাধারণ টিউব বিন্যাস সনাক্ত করে, কিন্তু এটি বিদ্যমান ফ্লুরোসেন্ট ফিক্সচারের সাথে বৈদ্যুতিক বা যান্ত্রিক সামঞ্জস্য স্থাপন করে না। সম্পূর্ণ ভিন্ন বোর্ড, ওয়্যারিং, এন্ড ক্যাপ, মাউন্টিং বিশদ এবং পাওয়ার আর্কিটেকচার ব্যবহার করার সময় একটি 26 মিমি হাউজিং পরিচিত দেখাতে পারে।
অনুমান করবেন না যে এটি একটি প্রচলিত ফ্লুরোসেন্ট ব্যালাস্ট গ্রহণ করে, একটি G13 ল্যাম্পহোল্ডারের সাথে ফিট করে, মেইন-রেটেড পিনগুলি অন্তর্ভুক্ত করে, অথবা একটি ইনস্টল করা বাতি একের পর এক প্রতিস্থাপন করতে পারে৷ এই বিশদগুলির কোনটিই হাউজিং ব্যাস দ্বারা নিশ্চিত করা হয় না। রেট্রোফিট সামঞ্জস্যের প্রয়োজন হলে, অনুমোদনের অঙ্কনে ভিত্তি জ্যামিতি, পিন বিন্যাস, সামগ্রিক বাতির দৈর্ঘ্য, বৈদ্যুতিক ইনপুট, তারের মোড এবং ফিক্সচার ইন্টারফেস রাখুন।
এই পার্থক্য ক্রয়কেও প্রভাবিত করে। হাউজিং স্পেসিফিকেশন এক্সট্রুশন এবং ঘের প্যাকেজ সনাক্ত করে। এটি নিজে থেকে LED পরিমাণ, রঙের তাপমাত্রা, আলোর আউটপুট, অপটিক্যাল বিতরণ, শক্তি, ড্রাইভারের আচরণ, ম্লান হওয়া, ঢেউ সুরক্ষা, অপারেটিং তাপমাত্রা বা পরিষেবা জীবনকে সংজ্ঞায়িত করে না। এগুলি ক্রেতার উপাদান নকশা এবং যোগ্যতা প্রোগ্রাম দ্বারা নিয়ন্ত্রিত সমাপ্ত-লুমিনায়ার সিদ্ধান্ত।
ডাবল-পার্শ্বযুক্ত T8 হাউজিং অ্যাসেম্বলির ক্রস-সেকশন
সমাবেশটি একটি অভ্যন্তরীণ অ্যালুমিনিয়াম প্রোফাইলের সাথে একটি বৃত্তাকার পলিকার্বোনেট বডিকে একত্রিত করে। সেই ক্রস-সেকশনের মধ্যে দুটি পিসিবি অবস্থান রয়েছে, প্রতিটি 12 × 1 মিমি হিসাবে চিহ্নিত। এই ব্যবস্থাটি একটি OEM ডিজাইনারকে একটি 26 মিমি টিউব খামের ভিতরে LED বোর্ডগুলির জন্য দুটি মাউন্ট করার অবস্থান দেয়।
অ্যালুমিনিয়াম সন্নিবেশ PCB অবস্থানের জন্য একটি সংজ্ঞায়িত অভ্যন্তরীণ কাঠামো প্রদান করে। এটি বোর্ড থেকে তাপ স্থানান্তরেও অংশগ্রহণ করতে পারে, তবে তাপীয় কার্যকারিতা শুধুমাত্র খাদের নাম বা প্রোফাইল থেকে অনুমান করা যায় না। এলইডি লোডিং, বোর্ড নির্মাণ, তাপ-ইন্টারফেস উপাদান, যোগাযোগের গুণমান, ড্রাইভারের ক্ষতি, পরিবেষ্টিত তাপমাত্রা, টিউব অভিযোজন এবং বায়ুপ্রবাহ সবই অপারেটিং তাপমাত্রাকে প্রভাবিত করে। ইনস্টল করা উদ্দেশ্যযুক্ত LED বোর্ডগুলির সাথে তাপ নকশা অনুমোদন করুন।
কিভাবে জোড়া পিসিবি অবস্থান দুটি উজ্জ্বল মুখ সমর্থন করে
দুটি PCB অবস্থান সমগ্র পরিধি আলোকিত করার জন্য একটি বোর্ডের উপর নির্ভর করার পরিবর্তে টিউবের দুই পাশে LED গুলিকে সাজানোর অনুমতি দেয়। এটি দ্বিমুখী রৈখিক আলো, সাসপেন্ডেড লুমিনায়ার, ডিসপ্লে লাইটিং, ট্রানজিট ইন্টেরিয়র এবং অন্যান্য ইনস্টলেশনের জন্য উপযুক্ত হতে পারে যেখানে একাধিক দিকে আলোর প্রয়োজন হয়।
এক্সট্রুশন একটি নির্দিষ্ট মরীচি কোণ বা সমান 50/50 আলো বিভাজনের গ্যারান্টি দেয় না। প্রকৃত বন্টন নির্ভর করে PCB অবস্থান, LED প্যাকেজ, ডায়োড স্পেসিং, বোর্ডের প্রস্থ, পলিকার্বোনেটের দূরত্ব, ডিফিউজার ফিনিস, অভ্যন্তরীণ বাধা এবং কাছাকাছি লুমিনেয়ার সারফেসের উপর। ক্লিয়ার পিসি LED সংজ্ঞা এবং আউটপুট দিক সংরক্ষণ করে; ফ্রস্টেড পিসি আলোকে আরও কার্যকরভাবে মিশ্রিত করে তবে দৃশ্যমান তীব্রতা কমাতে পারে এবং রশ্মি নিয়ন্ত্রণকে নরম করতে পারে।
টুলিং বা উত্পাদন অনুমোদনের আগে, উভয় পক্ষ থেকে একটি আলোকিত নমুনা পরিদর্শন করুন। LED ইমেজিং, অ্যালুমিনিয়াম সন্নিবেশের কাছাকাছি গাঢ় ব্যান্ড, রঙের বৈচিত্র্য, শেষ ছায়া, এবং দুটি মুখের মধ্যে উজ্জ্বলতার পার্থক্য দেখুন। ফটোমেট্রিক পরীক্ষা সমাপ্ত-লুমিনায়ার স্তরের অন্তর্গত কারণ খালি আবাসনে কোনও আলোর উত্স থাকে না।
সরবরাহকৃত হাউজিং উপাদান বনাম ক্রেতা-নির্দিষ্ট এলইডি, পিসিবি সমাবেশ, ওয়্যারিং, ড্রাইভার এবং সিল নিশ্চিত করুন
একটি হাউজিং কোটেশনে ক্রেতার সরবরাহকৃত বৈদ্যুতিক উপাদান থেকে JE সরবরাহকৃত অংশগুলিকে আলাদা করা উচিত। প্রকাশিত পণ্যের বিবরণের উপর ভিত্তি করে, ঘেরে অভ্যন্তরীণ 6063 অ্যালুমিনিয়াম প্রোফাইল, পরিষ্কার বা ফ্রস্টেড পলিকার্বোনেট এবং প্লাস্টিকের শেষ ক্যাপ অন্তর্ভুক্ত থাকতে পারে। আর্কিটেকচার একটি বহিরাগত ড্রাইভার ব্যবহার করে। সঠিক প্যাকিং বিষয়বস্তু, শেষ-ক্যাপ শৈলী, হার্ডওয়্যার, সিল, কেবল-এন্ট্রি যন্ত্রাংশ, এবং সমাবেশ পরিষেবাগুলি এখনও উদ্ধৃতিতে লাইন দ্বারা তালিকাভুক্ত করা উচিত।
ক্রেতাকে সাধারণত এলইডি বোর্ড, এলইডি, ওয়্যারিং, সংযোগকারী, তাপ-ইন্টারফেস উপাদান, ড্রাইভার, প্রযোজ্য ক্ষেত্রে গ্রাউন্ডিং পদ্ধতি এবং চূড়ান্ত বৈদ্যুতিক সমাপ্তি নির্ধারণ করতে হবে। একটি IP65 লক্ষ্যের জন্য, গ্যাসকেট, সিল্যান্ট, তারের গ্রন্থি, এন্ড-ক্যাপ সিলিং এবং সমাবেশ প্রক্রিয়ার দায়িত্ব বিশেষভাবে স্পষ্ট হতে হবে। একটি IP65-সক্ষম অংশগুলির সেটটি অনিয়ন্ত্রিত ক্ষেত্র সমাবেশের পরে স্বয়ংক্রিয়ভাবে একটি IP65 লুমিনায়ার নয়।
অঙ্কন এবং উপাদান পর্যালোচনার জন্য স্পেসিফিকেশন ম্যাট্রিক্স
পর্যালোচনা অঙ্কনের জন্য শুরুর বিন্দু হিসাবে নিম্নলিখিত ম্যাট্রিক্স ব্যবহার করুন। প্রকাশিত মান উপলব্ধ পণ্য কনফিগারেশন সনাক্ত; তারা প্রকল্প-নির্দিষ্ট সহনশীলতা, ফিট চেক, বা নিয়ন্ত্রক পর্যালোচনা প্রতিস্থাপন করে না।
| প্যারামিটার | প্রকাশিত কনফিগারেশন | ক্রেতার কি অনুমোদন করা উচিত |
|---|---|---|
| পণ্যের ধরন | খালি T8 ডবল পার্শ্বযুক্ত LED টিউব হাউজিং | সরবরাহকৃত যান্ত্রিক অংশ এবং বাদ দেওয়া বৈদ্যুতিক উপাদানগুলির সুযোগ |
| ব্যাস বাইরে | 26 মিমি | ব্যাস সহনশীলতা, সোজাতা, মিলনের ছাড়পত্র, এবং ফিক্সচার ফিট |
| পিসিবি পদ | দুটি অবস্থান, প্রতিটি 12 × 1 মিমি | প্রকৃত PCB বেধ এবং প্রস্থ, সন্নিবেশ ক্লিয়ারেন্স, ধরে রাখা, এবং তাপীয় যোগাযোগ |
| অভ্যন্তরীণ ধাতু প্রোফাইল | 6063 অ্যালুমিনিয়াম | প্রোফাইল ক্রস-সেকশন, প্রয়োজন হলে ফিনিস করুন, উপাদান-সমালোচনা হলে মেজাজ করুন, দৈর্ঘ্য কাটুন এবং বুর সীমা |

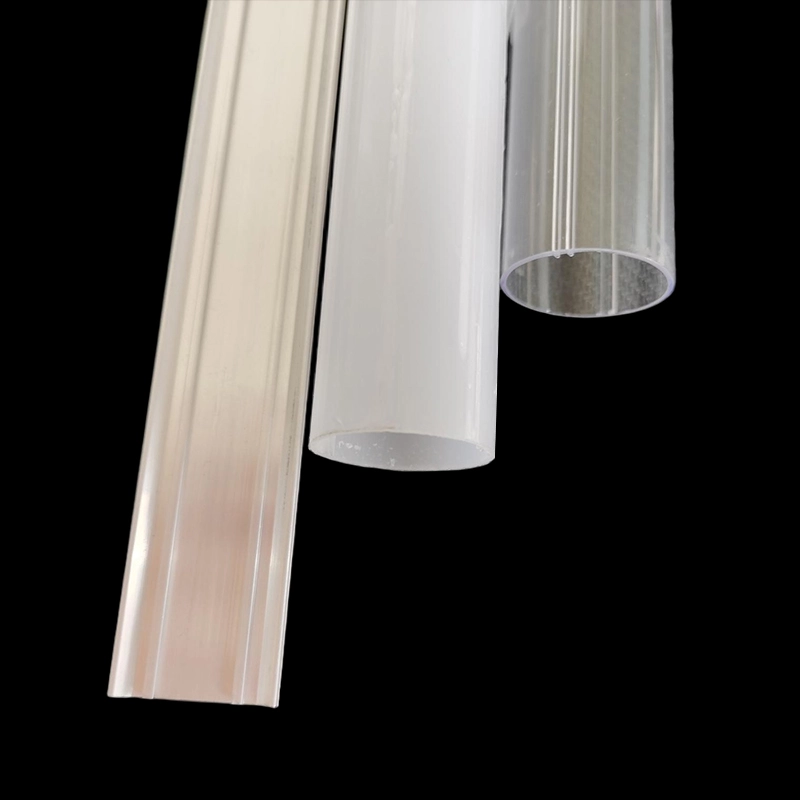

| বাইরের ঘের | পরিষ্কার বা হিমায়িত পলিকার্বোনেট | অপটিক্যাল চেহারা, প্রসারণ, রঙের সামঞ্জস্য, প্রভাবের প্রয়োজনীয়তা এবং পরিবেশগত উপযুক্ততা |
| সমাপ্তি | প্লাস্টিকের শেষ ক্যাপ | ক্যাপ জ্যামিতি, সংযুক্তি পদ্ধতি, তারের প্রস্থান, সংযোগকারী বা পিনের বিবরণ, এবং সিল করার দায়িত্ব |
| চালকের ব্যবস্থা | বহিরাগত ড্রাইভার | ড্রাইভারের অবস্থান, তারের রুট, সংযোগকারী সিস্টেম, স্ট্রেন রিলিফ এবং বৈদ্যুতিক রেটিং |
| প্রবেশ কনফিগারেশন | IP20 বা IP65 বিকল্প | সম্পূর্ণ সিলিং নকশা, সমাবেশ নির্দেশাবলী, এবং সমাপ্ত-ইউনিট পরীক্ষার পদ্ধতি |
| দৈর্ঘ্য | স্ট্যান্ডার্ড বা কাস্টমাইজড, 600-2400 মিমি | কাট-দৈর্ঘ্য সহনশীলতা, সামগ্রিক একত্রিত দৈর্ঘ্য, শেষ ভাতা, এবং প্যাকেজিং সীমা |
স্থির জ্যামিতি: 26 মিমি ব্যাস এবং দুটি 12 × 1 মিমি পিসিবি অবস্থান, অঙ্কনে অনুমোদিত ফিট এবং সহনশীলতা সহ
26 মিমি ব্যাস এবং জোড়া 12 × 1 মিমি পিসিবি অবস্থানগুলি মূল জ্যামিতি, তবে নামমাত্র মাত্রা প্রকাশের জন্য যথেষ্ট নয়। একটি বোর্ড তার স্লটের মতোই নামমাত্র প্রস্থে ডিজাইন করা বোর্ডের বানোয়াট, এক্সট্রুশন, নম, আবরণ এবং সমাবেশ সহনশীলতাগুলি ভুল দিকে স্ট্যাক করলে আবদ্ধ হতে পারে। একটি আলগা ফিট একটি ভিন্ন সমস্যা তৈরি করে: বোর্ডের নড়াচড়া, অসামঞ্জস্যপূর্ণ তাপীয় যোগাযোগ, বা ডিফিউজারের পিছনে দৃশ্যমান মিসলাইনমেন্ট।
RFQ-এ শুধুমাত্র "12 মিমি বোর্ড" লেখার পরিবর্তে প্রকৃত PCB রূপরেখা JE পাঠান। PCB বেধ, প্রান্ত ফিনিস, সোল্ডার-মাস্ক বা সন্নিবেশ এলাকার কাছাকাছি আবরণ বিল্ডআপ, কম্পোনেন্ট কিপ-আউট জোন, সংযোগকারী প্রোট্রুশন, এবং উদ্দেশ্যযুক্ত সন্নিবেশের দিক অন্তর্ভুক্ত করুন। অনুমোদিত অঙ্কনে সেই মাত্রাগুলি চিহ্নিত করা উচিত যা ফিট করার জন্য গুরুত্বপূর্ণ এবং সেই মাত্রাগুলি কীভাবে পরিদর্শন করা হবে তা বলা উচিত।
নির্মাণ এবং বিকল্প: অভ্যন্তরীণ 6063 অ্যালুমিনিয়াম প্রোফাইল, পরিষ্কার বা ফ্রস্টেড পলিকার্বোনেট, প্লাস্টিকের শেষ ক্যাপ, বহিরাগত ড্রাইভার এবং 600-2400 মিমি দৈর্ঘ্য
6063 সাধারণত এক্সট্রুড অ্যালুমিনিয়াম প্রোফাইলগুলির জন্য ব্যবহৃত হয় কারণ এটি নিয়ন্ত্রিত ক্রস-সেকশনে গঠিত হতে পারে এবং সাধারণ সমাপ্তি প্রক্রিয়াগুলি গ্রহণ করে। এখনও, "6063 অ্যালুমিনিয়াম" একটি সম্পূর্ণ তাপ বা যান্ত্রিক স্পেসিফিকেশন নয়। যদি মেজাজ, পৃষ্ঠের চিকিত্সা, পরিবাহিতা, চেহারা, বা জারা আচরণ প্রকল্পে গুরুত্বপূর্ণ হয়, তাহলে অঙ্কনে প্রয়োজনীয়তা যোগ করুন এবং নিশ্চিতকরণের অনুরোধ করুন।
দৈর্ঘ্য ক্রয় মূল্যের চেয়েও বেশি পরিবর্তিত হয়। লম্বা আবাসনগুলি সোজাতা, ক্ষতি পরিচালনা, PCB সন্নিবেশ, তারের অ্যাক্সেস এবং প্যাকেজ ডিজাইনের জন্য আরও সংবেদনশীল। নিশ্চিত করুন যে আপনার নির্দিষ্ট দৈর্ঘ্য কাটা এক্সট্রুশন, পলিকার্বোনেট বডি, বা শেষ ক্যাপ সহ সামগ্রিক একত্রিত ইউনিটকে বোঝায় কিনা। JE তালিকা স্ট্যান্ডার্ড এবংকাস্টম-দৈর্ঘ্য T8 LED টিউব হাউজিং600 মিমি থেকে 2400 মিমি পর্যন্ত বিকল্প; উদ্ধৃতি সঠিক সমাপ্ত দৈর্ঘ্য এবং সহনশীলতা সনাক্ত করা উচিত.
ক্লিয়ার বা ফ্রস্টেড পিসি, এন্ড-ক্যাপ টার্মিনেশন এবং IP20 বা IP65 কনফিগারেশন পছন্দ
LED দৃশ্যমানতা, নির্দেশমূলক আউটপুট বা অভ্যন্তরীণ বোর্ডগুলির উপস্থিতি গ্রহণযোগ্য হলে পরিষ্কার পলিকার্বোনেট চয়ন করুন৷ এটি ডায়োড স্পেসিং, ওয়্যারিং, জয়েন্ট এবং ছোট প্রান্তিককরণ ত্রুটিগুলি প্রকাশ করতে পারে, তাই অভ্যন্তরীণ বিল্ডটি দৃশ্যত পরিষ্কার হতে হবে। যখন আপনার ভাল ভিজ্যুয়াল মিক্সিং এবং কম সরাসরি LED ইমেজিং প্রয়োজন হয় তখন ফ্রস্টেড পিসি বেছে নিন। ফ্রস্টিং পর্যাপ্ত LED স্পেসিং বা অপটিক্যাল পরীক্ষার বিকল্প নয়, এবং ট্রান্সমিশনে এর প্রভাব প্রকৃত আলোর ইঞ্জিন দিয়ে মূল্যায়ন করা উচিত।
শেষ ক্যাপগুলি প্রায়ই উপেক্ষিত ইন্টারফেসে পরিণত হয়। তারা নির্ধারণ করে কিভাবে টিউবটি বন্ধ হয়, কীভাবে তারগুলি হাউজিং ছেড়ে যায় এবং কীভাবে সমাবেশটি আশেপাশের লুমিনিয়ারের সাথে সংযোগ করে। একটি প্লাস্টিকের শেষ ক্যাপ একটি প্রমিত ফ্লুরোসেন্ট বেস বা একটি জলরোধী সীল প্রদান করার জন্য অনুমান করা উচিত নয়। ধারণ পদ্ধতি, তারের খোলা, সংযোগকারী বিন্যাস, পোলারিটি মার্কিং, স্ট্রেন রিলিফ, এবং পরিষেবা-অ্যাক্সেস প্রয়োজনীয়তাগুলি অঙ্কনে রাখুন।
IP20 শুধুমাত্র উপযুক্ত যেখানে সম্পূর্ণ নকশার জন্য জল প্রবেশের বিরুদ্ধে সুরক্ষার প্রয়োজন হয় না। IP65 বিকল্পটি একটি ধুলো-আঁটসাঁট এবং জল-জেট-প্রতিরোধী কনফিগারেশনের জন্য উদ্দিষ্ট, তবে সম্পূর্ণ ঘের ব্যবস্থা এবং সমাবেশ পদ্ধতি সংজ্ঞায়িত এবং পরীক্ষা করার পরেই রেটিং প্রযোজ্য। এন্ড-ক্যাপ জয়েন্ট, ক্যাবল এন্ট্রি, সীল কম্প্রেশন, কাটা পৃষ্ঠ এবং উত্পাদন কারিগর সবই ফুটো হতে পারে।
কিভাবে উদ্ধৃত জিজ্ঞাসাIP20 বা IP65 T8 হাউজিং কনফিগারেশনউপাদান এবং সমাবেশ মধ্যে পার্থক্য. যদি JE আপনার ফ্যাক্টরিকে একত্রিত করার জন্য আলগা যন্ত্রাংশ সরবরাহ করে, তাহলে সিল সামগ্রী, সিল্যান্টের অবস্থান, নিরাময়ের শর্ত যেখানে প্রাসঙ্গিক, ক্যাপ সন্নিবেশ বা বেঁধে রাখার পদ্ধতি এবং সমাপ্ত পণ্য প্রবেশের পরীক্ষায় সম্মত হন। শুধুমাত্র একটি unassembled আবাসন নমুনার উপর ভিত্তি করে একটি IP দাবি প্রিন্ট করবেন না.
ট্রানজিট, বাণিজ্যিক, স্থাপত্য, এবং সুরক্ষিত আউটডোর লুমিনিয়ারের জন্য আবেদনের সীমানা
দ্বি-পার্শ্বযুক্ত বিন্যাস রেল-গাড়ির অভ্যন্তরীণ, স্টেশন, বাণিজ্যিক আলো, গ্যারেজ, স্কুল, কারখানা এবং অন্যান্য রৈখিক ইনস্টলেশন সমর্থন করতে পারে। এই ব্যবহারগুলি একটি যোগ্যতার মান ভাগ করে না, তাই আবেদনের নাম কখনই ইঞ্জিনিয়ারিং প্রয়োজনীয়তার জন্য দাঁড়ানো উচিত নয়।
রেল-গাড়ির আলোর জন্য কম্পন, শক, শিখা এবং ধোঁয়া আচরণ, বৈদ্যুতিক নিরাপত্তা, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য, উপাদান সনাক্তকরণ এবং নিরাপদ ধারণের জন্য প্রকল্প-নির্দিষ্ট চেকের প্রয়োজন হতে পারে। 26 মিমি হাউজিং জ্যামিতি এই প্রয়োজনীয়তার কোনটির সাথে সম্মতি প্রমাণ করে না। নমুনা নেওয়ার আগে JE-কে প্রয়োজনীয় পরীক্ষা বা উপাদান-নথির তালিকা দিন যাতে অনুপলব্ধ প্রমাণগুলি গ্রাহক জমা দেওয়ার সময় না হয়ে তাড়াতাড়ি আবিষ্কৃত হয়।
বাণিজ্যিক এবং স্থাপত্যের আলোকচিত্রগুলির জন্য, ক্রেতাদের সাধারণত চেহারা, আলো বিতরণ, মাউন্টিং ইন্টিগ্রেশন, ড্রাইভার অ্যাক্সেস, তাপ, পরিষ্কার এবং রক্ষণাবেক্ষণের উপর ফোকাস করতে হবে। ফ্রস্টেড পিসি পৃথক এলইডি লুকিয়ে রাখতে পারে, তবে একটি দীর্ঘ আলোকিত রেখা এখনও বোর্ড জয়েন্ট বা শেষ ক্যাপগুলিতে অন্ধকার অঞ্চল দেখাতে পারে। একটি পূর্ণ দৈর্ঘ্যের নমুনা তৈরি করুন যদি ক্রমাগত চেহারা গুরুত্বপূর্ণ হয়; একটি ছোট অফকাট প্রতিটি উত্পাদন সমস্যা প্রকাশ করবে না।
গ্যারেজ, কারখানা, এবং সুরক্ষিত বহিরঙ্গন অবস্থানগুলি ধুলো, আর্দ্রতা, পরিষ্কারের অনুশীলন, তাপমাত্রার তারতম্য এবং সম্ভাব্য রাসায়নিক এক্সপোজার যোগ করে। IP65 সংজ্ঞায়িত পরীক্ষার শর্তে প্রবেশের ঠিকানা দেয়, UV প্রতিরোধ, রাসায়নিক সামঞ্জস্যতা, ঘনীভবন, প্রভাব প্রতিরোধ, বা সীমাহীন বহিরঙ্গন এক্সপোজার নয়। সেই বৈশিষ্ট্যগুলি অবশ্যই আলাদাভাবে নির্দিষ্ট এবং যাচাই করতে হবে। যদি টিউবটি অন্য সিল করা লুমিনেয়ারের ভিতরে বসে থাকে তবে আটকে থাকা তাপ এবং বাহ্যিক ড্রাইভার অ্যাক্সেসযোগ্য কিনা তাও বিবেচনা করুন।
অনুমোদনের প্রমাণ: অঙ্কন, নমুনা পরিদর্শন, পরীক্ষার পদ্ধতি, উপাদান নথি, এবং UL বা ETL দাখিল সমর্থন হাউজিং সার্টিফিকেশন দাবি ছাড়াই
একটি বিশ্বাসযোগ্য অনুমোদন প্যাকেজ একটি নিয়ন্ত্রিত ক্রস-বিভাগীয় অঙ্কন এবং একটি সমাবেশ অঙ্কন দিয়ে শুরু হয়। তাদের 26 মিমি ব্যাস, PCB অবস্থান, কী ইন্টারফেস, উপাদান কলআউট, শেষ-ক্যাপের বিবরণ, দৈর্ঘ্যের সংজ্ঞা এবং পুনর্বিবেচনার স্থিতি দেখাতে হবে। যে মাত্রাগুলি PCB সন্নিবেশ, ক্যাপ ফিট, মাউন্টিং বা সিলিংকে প্রভাবিত করে সেগুলি সাধারণ নোটের পরিবর্তে স্পষ্ট সহনশীলতার যোগ্য।
নমুনা পরিদর্শন মাত্রা এবং ব্যবহারিক সমাবেশ আবরণ করা উচিত. প্রকৃত PCBগুলি সন্নিবেশ করুন, উদ্দেশ্যযুক্ত তারগুলিকে রুট করুন, শেষের ক্যাপগুলি ফিট করুন এবং ধনুক, মোচড়, স্ক্র্যাচিং, রঙের বৈচিত্র, ক্যাপ ফাঁক এবং বোর্ড চলাচলের জন্য সম্পূর্ণ দৈর্ঘ্য পরীক্ষা করুন। তারপর তাপমাত্রা এবং অপটিক্যাল চেহারা মূল্যায়ন করার জন্য প্রতিনিধি অবস্থার অধীনে উদ্দিষ্ট LED এবং ড্রাইভার সিস্টেম পরিচালনা করুন।
ফলাফল তুলনা করার আগে পরীক্ষার পদ্ধতিতে সম্মত হতে হবে। একটি IP65 ডিজাইনের জন্য, পরীক্ষাটি JE-এর একত্রিত নমুনার ক্ষেত্রে প্রযোজ্য কিনা বা আপনার তারের এন্ট্রি এবং ওয়্যারিং সহ আপনার সমাপ্ত লুমিনিয়ারের ক্ষেত্রে প্রযোজ্য কিনা তা শনাক্ত করুন। উপাদান নথিতে ঘোষণা, ডেটাশিট বা পরীক্ষার প্রতিবেদন অন্তর্ভুক্ত থাকতে পারে, তবে ক্রয় করা সঠিক রজন, অ্যালুমিনিয়াম স্পেসিফিকেশন, রঙ এবং উত্পাদন কনফিগারেশনের জন্য তাদের প্রাপ্যতা এবং প্রাসঙ্গিকতা নিশ্চিত করতে হবে।
UL বা ETL জমা দেওয়ার সমর্থনকে নথি সমন্বয় হিসাবে বিবেচনা করা উচিত, একটি কম্বল সার্টিফিকেশন দাবি হিসাবে নয়। একটি উপাদান রেকর্ড, কম্পোনেন্ট ফাইল, বা সরবরাহকারীর ঘোষণা খালি আবাসন-বা সমাপ্ত বাতি-UL তালিকাভুক্ত বা ETL তালিকাভুক্ত করে না। চূড়ান্ত নির্মাণ, বৈদ্যুতিক উপাদান, তাপমাত্রা, ব্যবধান, তারের, ঘের, এবং উদ্দেশ্যমূলক ব্যবহার সবই নির্বাচিত সার্টিফিকেশন সংস্থা দ্বারা পর্যালোচনা করা যেতে পারে।
আপনার ল্যাব বা সার্টিফিকেশন অংশীদারের জন্য কোন জমা দেওয়ার রুট এবং নথির প্রয়োজন তা JE-কে বলুন। JE তারপর প্রস্তাবিত উপকরণ এবং কনফিগারেশনের জন্য উপলব্ধ কি নিশ্চিত করতে পারেন. যদি একটি নির্দিষ্ট স্বীকৃতি, তালিকা, জ্বলনযোগ্যতা শ্রেণীবিভাগ, ফাইল নম্বর, বা পরীক্ষার রিপোর্ট বাধ্যতামূলক হয়, অর্ডার অনুমোদন করার আগে সেই প্রমাণটি প্রাপ্ত করুন এবং যাচাই করুন। একটি লোগো, একটি জেনেরিক উপাদান পরিবার, বা একটি পূর্ববর্তী প্রকল্প থেকে এটি অনুমান করবেন না.
অঙ্কন পর্যালোচনা থেকে নমুনা অনুমোদন এবং উত্পাদন উদ্ধৃতি
চীন গভীর এক্সট্রুশন ক্ষমতা অফার করে, কিন্তু কারখানার অবস্থান একাই আপনাকে অঙ্কন নিয়ন্ত্রণ, উপাদান ফিট বা পুনরাবৃত্তিযোগ্যতা সম্পর্কে খুব কমই বলে। JE টিউব হাউজিং, LED প্রোফাইল, পিসি টিউব, এন্ড ক্যাপ এবং ট্রাই-প্রুফ হাউজিং সহ LED আলোর জন্য অ্যালুমিনিয়াম এবং প্লাস্টিক এক্সট্রুশন তৈরি করে। এই প্রকল্পের জন্য, দরকারী প্রমাণ হল একটি প্রতিক্রিয়াশীল অঙ্কন প্রক্রিয়া, একটি প্রতিনিধি নমুনা, একটি সংজ্ঞায়িত পরিদর্শন পরিকল্পনা এবং একটি উদ্ধৃতি যা সরবরাহের সীমানা পরিষ্কার করে।
কাস্টমাইজেশন ওয়ার্কফ্লো: অঙ্কন সংশোধন, DFM প্রতিক্রিয়া, ছাঁচ নির্বাচন, নমুনা যাচাইকরণ, এবং উত্পাদন মান নিয়ন্ত্রণ
"T8 হাউজিং" এর জন্য একটি শিথিল অনুরোধের পরিবর্তে আবেদন দিয়ে শুরু করুন। PCB ফাইল, লক্ষ্য সামগ্রিক দৈর্ঘ্য, অপটিক্যাল পছন্দ, শেষ সমাপ্তি, প্রবেশের লক্ষ্য, মাউন্টিং ইন্টারফেস এবং বাধ্যতামূলক নথি পাঠান। JE সেই ইনপুটগুলিকে একটি বিদ্যমান পাবলিক ছাঁচের সাথে তুলনা করতে পারে বা একটি ব্যক্তিগত ছাঁচ এবং কাস্টম এক্সট্রুশন প্রয়োজন কিনা তা নির্ধারণ করতে পারে।
ড্রয়িং রিভিশনের সময়, বোর্ড ক্লিয়ারেন্স, এন্ড-ক্যাপ এনগেজমেন্ট, ওয়্যার রাউটিং, কম্পোনেন্ট কিপ-আউট এরিয়া, সিলিং সারফেস এবং দৃশ্যমান কসমেটিক জোন সমাধান করুন। DFM ফিডব্যাক এমন মাত্রা সনাক্ত করা উচিত যা ধরে রাখা বা পরিদর্শন করা কঠিন এবং যে কোনও পরিবর্তন যা টুলিং, সমাবেশ বা খরচকে প্রভাবিত করে। একটি কাস্টম প্রোফাইল একটি প্রকৃত ইন্টারফেস সমস্যার সমাধান করতে পারে, তবে এটি টুলিং অনুমোদনও যোগ করে এবং প্রকল্পটিকে একটি নতুন ক্রস-সেকশনে লক করে। একটি ননক্রিটিকাল PCB প্রান্তকে অভিযোজিত এড়াতে শুধুমাত্র প্রাইভেট টুলিং অর্ডার করবেন না।
নমুনাটি বাস্তব ঝুঁকি পরীক্ষা করার জন্য সম্মত উপাদান, ডিফিউজার ফিনিস, অ্যালুমিনিয়াম ক্রস-সেকশন, এন্ড-ক্যাপ ডিজাইন এবং দৈর্ঘ্যকে খুব কাছ থেকে উপস্থাপন করতে হবে। যেকোনো স্বীকৃত বিচ্যুতি রেকর্ড করুন। একবার নমুনা মাত্রিক, সমাবেশ, অপটিক্যাল, তাপীয়, এবং প্রযোজ্য প্রবেশ চেক পাস করে, উত্পাদন উদ্ধৃতির জন্য ব্যবহৃত অঙ্কন সংশোধন হিমায়িত করুন।
উত্পাদনের মান নিয়ন্ত্রণকে পর্যবেক্ষণযোগ্য প্রয়োজনীয়তার সাথে আবদ্ধ করা উচিত: উপাদানের পরিচয়, সমালোচনামূলক ক্রস-বিভাগীয় মাত্রা, কাটা দৈর্ঘ্য, যেখানে নির্দিষ্ট করা হয়েছে সোজাতা, পৃষ্ঠের অবস্থা, ডিফিউজারের উপস্থিতি, শেষ-ক্যাপ ফিট, PCB সন্নিবেশ এবং প্যাকেজিং সুরক্ষা। সিল করা সমাবেশগুলির জন্য, কীভাবে প্রবেশের কার্যক্ষমতা পরীক্ষা করা হয় এবং কোন নমুনা স্তরে তা নির্ধারণ করুন। উদ্ধৃতিটি যেখানে প্রযোজ্য সেখানে টুলিং মালিকানা, নমুনা চার্জ, অর্ডারের পরিমাণ, লিড-টাইম ভিত্তিতে, প্যাকিং পদ্ধতি এবং শিপিং শর্তাবলী উল্লেখ করা উচিত, এই পয়েন্টগুলিকে ইমেল অনুমানের উপর ছেড়ে দেওয়ার পরিবর্তে।
RFQ চেকলিস্ট: দৈর্ঘ্য, পিসিবি জ্যামিতি, ডিফিউজার, আইপি লক্ষ্য, শেষ ক্যাপস, সহনশীলতা, পরিমাণ, প্যাকেজিং, গন্তব্য এবং প্রয়োজনীয় ডকুমেন্টেশন
- দৈর্ঘ্য:উপলব্ধ 600-2400 মিমি পরিসরের মধ্যে কাটা দৈর্ঘ্য এবং প্রয়োজনীয় সামগ্রিক একত্রিত দৈর্ঘ্য নির্দিষ্ট করুন।
- পিসিবি জ্যামিতি:বোর্ডের প্রস্থ, বেধ, রূপরেখা, সংযোগকারী অবস্থান, উপাদান রাখা-আউট, এবং সন্নিবেশের দিক সংযুক্ত করুন।
- ডিফিউজার:পরিষ্কার বা হিমায়িত পিসি নির্বাচন করুন এবং প্রদর্শনের জন্য আপনার যে নমুনাটি প্রয়োজন তা বর্ণনা করুন।
- আইপি লক্ষ্য:রাজ্য IP20 বা IP65, যারা চূড়ান্ত সমাবেশ সঞ্চালন করে, এবং কোন সমাপ্ত কনফিগারেশন পরীক্ষা করা হবে।
- শেষ ক্যাপ:সমাপ্তি, তারের প্রস্থান, সংযোগকারী বা পিনের প্রয়োজনীয়তা, ধারণ, সিলিং এবং স্ট্রেন রিলিফ সংজ্ঞায়িত করুন।
- সহনশীলতা:PCB ফিট, ক্যাপ এনগেজমেন্ট, মাউন্টিং, দৈর্ঘ্য এবং মিলনের অংশগুলির জন্য গুরুত্বপূর্ণ মাত্রা চিহ্নিত করুন।
- পরিমাণ:প্রোটোটাইপ, পাইলট এবং প্রত্যাশিত উৎপাদন পরিমাণ দিন যাতে পাবলিক-মোল্ড এবং কাস্টম-মোল্ড রুট তুলনা করা যায়।
- প্যাকেজিং:পৃষ্ঠ-সুরক্ষার প্রয়োজন, বান্ডিল সীমা, লেবেলিং, এবং দৈর্ঘ্য-সম্পর্কিত হ্যান্ডলিং সীমাবদ্ধতা সনাক্ত করুন।
- গন্তব্য:ডেলিভারি দেশ, শহর বা বন্দর, পছন্দের শিপিং শর্তাবলী এবং যেকোনো আমদানি-নথির প্রয়োজনীয়তা প্রদান করুন।
- ডকুমেন্টেশন:তালিকা অঙ্কন, পরিদর্শন প্রতিবেদন, উপাদান রেকর্ড, ঘোষণা, পরীক্ষার প্রমাণ, এবং অনুমোদনের জন্য প্রয়োজনীয় সার্টিফিকেশন-জমা নথি।
একটি নমুনা পরিকল্পনা এবং উত্পাদন উদ্ধৃতি অনুরোধ করতে আপনার অঙ্কন সংশোধন সহ প্যাকেজ পাঠান26 মিমি ডবল-পার্শ্বযুক্ত T8 LED টিউব হাউজিং.
