একটি ডাবল-পিসিবি T12 LED টিউব হাউজিং কি?

একটি ডবল-পিসিবি T12 এলইডি টিউব হাউজিং হল একটি বাইরের পলিকার্বোনেট টিউব যা একটি অভ্যন্তরীণ অ্যালুমিনিয়াম প্রোফাইলের সাথে মিলিত যা দুটি এলইডি সার্কিট বোর্ড ধারণ করে। JE-এর JE-34 হাউজিং একটি 38 মিমি ব্যাসের টিউব, দুটি 10 ​​× 1.0 মিমি পিসিবি অবস্থান এবং 16 মিমি উচ্চ পর্যন্ত অভ্যন্তরীণ ড্রাইভারের জন্য স্থান ব্যবহার করে। এটি IP20 বা IP65 নির্মাণের জন্য কনফিগার করা যেতে পারে, যার দৈর্ঘ্য 600 মিমি থেকে 2400 মিমি বা একটি কাস্টম দৈর্ঘ্যে তৈরি করা যেতে পারে।

এটি ই এম টিউব সমাবেশের জন্য একটি আবাসন করে তোলে, একটি সম্পূর্ণ LED বাতি নয়। আপনার দল এখনও এলইডি, পিসিবি লেআউট, ড্রাইভার, ওয়্যারিং, এন্ড-ক্যাপ সিলিং পদ্ধতি এবং চূড়ান্ত বৈদ্যুতিক কনফিগারেশন নির্বাচন করে। হাউজিং সেই সিদ্ধান্তগুলিকে একটি সংজ্ঞায়িত যান্ত্রিক সূচনা পয়েন্ট দেয়।

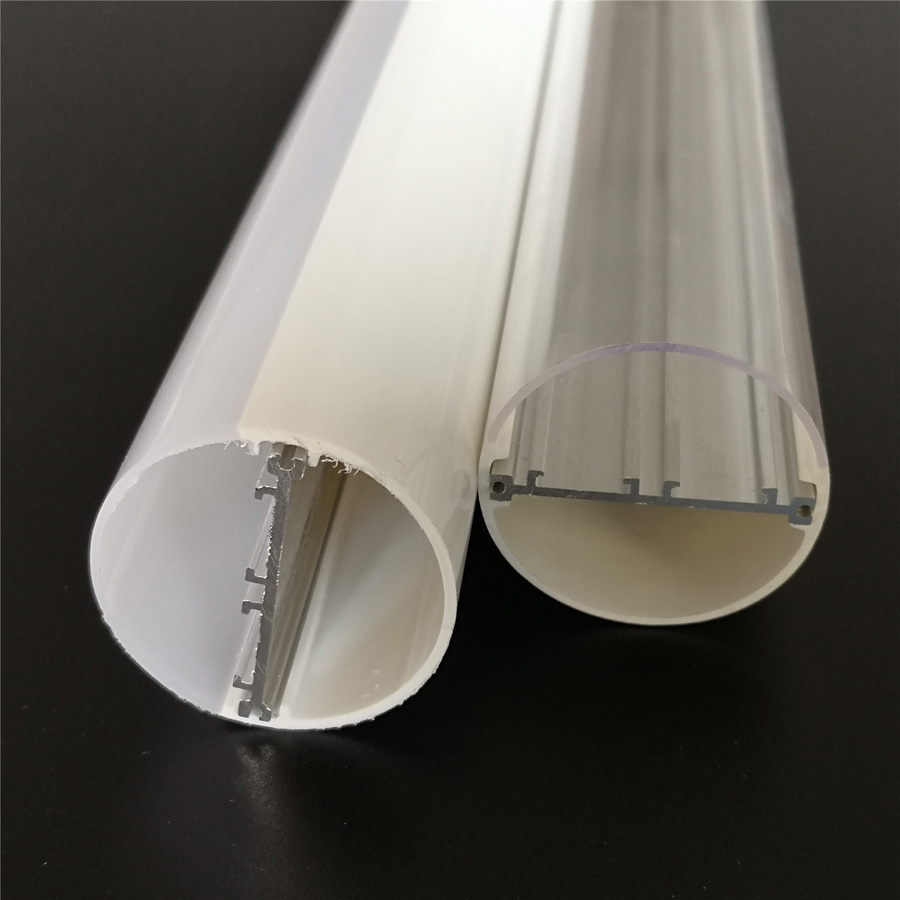

সম্পূর্ণ দেখুনLED T12 প্লাস্টিকের টিউব এবং ডবল সার্কিট বোর্ড অ্যালুমিনিয়াম হাউজিংএকটি নমুনা অনুরোধ প্রস্তুত করার আগে স্পেসিফিকেশন।

OEM টিউব সমাবেশের জন্য JE-34 T12 হাউজিং কি অন্তর্ভুক্ত করে?

JE-34 T12 LED টিউব হাউজিং-এ একটি পলিকার্বোনেট বাইরের টিউব, একটি অভ্যন্তরীণ 6063 অ্যালুমিনিয়াম প্রোফাইল, দুটি PCB মাউন্টিং পজিশন, প্লাস্টিকের শেষ ক্যাপ এবং একটি অভ্যন্তরীণ ড্রাইভারের জন্য রুম রয়েছে। বাইরের টিউবটি পরিষ্কার বা হিমায়িত হতে পারে এবং ডিফিউজারের বেধ 0.6 মিমি থেকে 2.0 মিমি পর্যন্ত তালিকাভুক্ত করা হয়েছে।

আদর্শ ব্যাস 38 মিমি। উপলব্ধ টিউব দৈর্ঘ্য 600 মিমি থেকে 2400 মিমি, যোগ্য প্রকল্পের জন্য কাস্টম দৈর্ঘ্য উপলব্ধ। তবে এই মাত্রাগুলিকে সম্পূর্ণ যান্ত্রিক অঙ্কন হিসাবে বিবেচনা করা উচিত নয়। PCB সিটিং, এন্ড-ক্যাপ এনগেজমেন্ট, লিড রাউটিং এবং ড্রাইভার ক্লিয়ারেন্স এখনও আপনার আসল উপাদানগুলির সাথে চেক করা দরকার।

একজন OEM ক্রেতার জন্য, মূল বিষয় হল JE আপনার সমাবেশ লাইনের জন্য এক্সট্রুড প্লাস্টিক এবং অ্যালুমিনিয়াম হাউজিং সিস্টেম সরবরাহ করে। JE প্লাস্টিক এবং অ্যালুমিনিয়াম এক্সট্রুশন লাইন, ছাঁচ তৈরি, পরীক্ষা, নমুনা অনুমোদন, এবং LED প্রোফাইল প্রকল্পগুলির জন্য ভর-উৎপাদন মান নিয়ন্ত্রণ পরিচালনা করে।

কিভাবে দুটি PCB চ্যানেল এবং একটি অভ্যন্তরীণ অ্যালুমিনিয়াম প্রোফাইল নকশা স্থান প্রসারিত করে?

দুটি পিসিবি চ্যানেল আপনাকে একটি সংকীর্ণ সার্কিট বোর্ডে প্রতিটি এলইডি, ড্রাইভার সংযোগ এবং তাপীয় ইন্টারফেস বাধ্য করার পরিবর্তে দুটি বোর্ডে LED বিতরণ করতে দেয়। এটি ল্যাম্প ওয়াটেজ এবং লেআউট সিদ্ধান্তের জন্য আরও জায়গা তৈরি করে, তবে এটি একটি নির্দিষ্ট ওয়াটেজের গ্যারান্টি দেয় না। চূড়ান্ত সীমা LED প্রকার, বোর্ড নির্মাণ, বর্তমান, ড্রাইভার নির্বাচন, তাপ পরীক্ষা এবং সমাপ্ত সমাবেশের উপর নির্ভর করে।

ডুয়াল 10 × 1.0 মিমি পিসিবি অবস্থান, অভ্যন্তরীণ ড্রাইভার ক্লিয়ারেন্স এবং তাপীয় সমর্থন

প্রতিটি PCB অবস্থান 10 × 1.0 মিমি এ নির্দিষ্ট করা হয়েছে। টুলিং বা নমুনা অনুমোদনের আগে আপনার বোর্ডের প্রস্থ এবং বেধ সেই অবস্থানগুলির সাথে মেলে তা নিশ্চিত করুন। একটি বোর্ড যা নামমাত্র চ্যানেলের সাথে ফিট করে কিন্তু সমাবেশের সময় স্থানান্তরিত হয় তা অসম আলো, তারের চাপ বা অ্যালুমিনিয়াম প্রোফাইলের সাথে দুর্বল যোগাযোগ তৈরি করতে পারে।

অভ্যন্তরীণ ড্রাইভার স্থানটি 16 মিমি পর্যন্ত উচ্চতায় তালিকাভুক্ত করা হয়েছে। ড্রাইভারের বডি, ইনসুলেশন, কানেক্টর এবং যেকোন স্ট্রেন-রিলিফ পার্টস পরিমাপ করুন—শুধু ড্রাইভার লেবেল নয়। ক্লিয়ারেন্স যা একটি উপাদান অঙ্কনে গ্রহণযোগ্য বলে মনে হয় একবার তারগুলি টিউবের ভিতরে বাঁকানো হলে অদৃশ্য হয়ে যেতে পারে।

অ্যালুমিনিয়াম প্রোফাইল পিসিবিগুলির নীচে একটি ধাতব কাঠামো সরবরাহ করে এবং তাপকে বোর্ড থেকে দূরে সরাতে সহায়তা করতে পারে। এটি তাপীয় বৈধতার বিকল্প নয়। নির্বাচিত এলইডি, পিসিবি, ড্রাইভার, এন্ড ক্যাপস এবং ইনস্টলেশন ওরিয়েন্টেশন দিয়ে সম্পূর্ণ বাতি পরীক্ষা করুন।

কেন 6063 অ্যালুমিনিয়াম সন্নিবেশ আলোর প্রসারণ থেকে পৃথক তাপ ব্যবস্থাপনায় সহায়তা করে

6063 অ্যালুমিনিয়াম সন্নিবেশ এবং পলিকার্বোনেট টিউব বিভিন্ন কাজ সম্পাদন করে। অ্যালুমিনিয়াম প্রোফাইল সার্কিট বোর্ডগুলিকে সমর্থন করে এবং শুধুমাত্র প্লাস্টিকের চেয়ে তাপ স্থানান্তরের জন্য আরও উপযুক্ত পথ সরবরাহ করে। পলিকার্বোনেট টিউব দৃশ্যমান বাহ্যিক শরীর এবং ডিফিউজার গঠন করে, ল্যাম্পের চেহারা তৈরি করার সময় অভ্যন্তরীণ অংশগুলিকে রক্ষা করে।

এই বিচ্ছেদটি একটি অ্যালুমিনিয়াম সন্নিবেশ সহ একটি T12 LED টিউব হাউজিং-এ কার্যকর কারণ প্লাস্টিককে সম্পূর্ণ যান্ত্রিক এবং তাপীয় লোড বহন করতে না বলে অপটিক্যাল কভারটি চেহারা এবং সংক্রমণের জন্য নির্বাচন করা যেতে পারে। প্রকৃত তাপীয় ফলাফল এখনও PCB এবং প্রোফাইলের মধ্যে যোগাযোগ, সমাবেশ চাপ, LED স্পেসিং, ড্রাইভার আউটপুট এবং সমাপ্ত নলের চারপাশে বায়ুপ্রবাহের উপর নির্ভর করে।

নমুনা নেওয়ার আগে কোন PCB, ড্রাইভার, দৈর্ঘ্য এবং অপটিক্যাল বিশদ অনুমোদন করা উচিত?

বৈদ্যুতিক এবং অপটিক্যাল অংশ তালিকার সাথে একত্রে যান্ত্রিক অঙ্কন অনুমোদন করুন। একটি হাউজিং নমুনা শুধুমাত্র উপযোগী যদি এটি আপনার তৈরি করার পরিকল্পনা করা সমাবেশ প্রতিনিধিত্ব করে।

PCB ব্যবধান, 16 মিমি পর্যন্ত ড্রাইভারের উচ্চতা, টিউবের দৈর্ঘ্য, এন্ড-ক্যাপ ফিট এবং ওয়্যারিং ক্লিয়ারেন্স নিশ্চিত করুন

• পিসিবি ফিট:দুটি 10 ​​× 1.0 মিমি বোর্ডের অবস্থান, বোর্ডের প্রান্ত ছাড়পত্র এবং সমাবেশের সময় বোর্ডগুলি কীভাবে ধরে রাখা হয় তা নিশ্চিত করুন।
• ড্রাইভার প্যাকেজ:টার্মিনাল, হাতা এবং তারগুলি সহ 16 মিমি পর্যন্ত উপলব্ধ স্থানের বিপরীতে সম্পূর্ণ ড্রাইভারের উচ্চতা পরীক্ষা করুন।
• টিউবের দৈর্ঘ্য:600 মিমি থেকে 2400 মিমি পর্যন্ত একটি দৈর্ঘ্য নির্বাচন করুন বা প্রয়োজনীয় কাস্টম দৈর্ঘ্য জমা দিন। শেষ ক্যাপ এবং ব্যবহারযোগ্য অভ্যন্তরীণ সমাবেশ দৈর্ঘ্যের জন্য অ্যাকাউন্ট।
• শেষ ক্যাপ:প্লাস্টিকের শেষ-ক্যাপের মাত্রা, সংযুক্তি পদ্ধতি, তারের প্রস্থান, এবং গ্যাসকেট বা সিল বিন্যাস অনুমোদন করুন যদি ল্যাম্পটি একটি IP65 নির্মাণ ব্যবহার করে।
• ওয়্যারিং:ইনপুট তারগুলি কোথায় প্রবেশ করে, কীভাবে তারা টিউবের ভিতরে ঘুরবে এবং ড্রাইভার বা পিসিবি সংযোগগুলি চিমটি নিরোধক ছাড়াই একত্রিত করা যায় কিনা তা নিশ্চিত করুন।

এই চেকগুলি একটি সাধারণ নমুনা ভুলকে প্রতিরোধ করে: এন্ড-ক্যাপ এবং ড্রাইভার ইন্টারফেস অমীমাংসিত রেখে টিউবের ব্যাস অনুমোদন করা।

সংক্রমণ, একদৃষ্টি, এবং চেহারা প্রয়োজনীয়তার উপর ভিত্তি করে পরিষ্কার বা হিমায়িত পলিকার্বোনেট চয়ন করুন

JE পরিষ্কার কভারের জন্য 95% এর উপরে এবং দুধের সাদা কভারের জন্য 85% এর উপরে হালকা সংক্রমণের তালিকা করে। ক্লিয়ার পলিকার্বোনেট আরও আউটপুট সংরক্ষণ করে কিন্তু অভ্যন্তরীণ LED পয়েন্টগুলি আরও সহজে দেখায় এবং আরও দৃশ্যমান একদৃষ্টি তৈরি করতে পারে। একটি মিল্কি বা হিমায়িত কভার চেহারাকে নরম করে এবং উপাদানগুলিকে আরও ভালভাবে লুকিয়ে রাখে, সংক্রমণে কিছুটা হ্রাস সহ।

LED পিচ, প্রয়োজনীয় চাক্ষুষ অভিন্নতা, দেখার কোণ এবং লক্ষ্য চেহারা পর্যালোচনা করার পরে কভারটি চয়ন করুন। তালিকাভুক্ত ট্রান্সমিশন পরিসংখ্যান কভার বিকল্প বর্ণনা করে; তারা আপনার সম্পূর্ণ বাতি থেকে বিতরণ আলো ভবিষ্যদ্বাণী না. অপটিক্যাল চেহারা একটি প্রধান প্রয়োজন হলে প্রাসঙ্গিক diffuser নমুনা জন্য জিজ্ঞাসা করুন.

কখন একটি IP20 নির্মাণ উপযুক্ত, এবং কখন IP65 সিল করা প্রয়োজন?

IP20 সাধারণত ইনডোর ইনস্টলেশনগুলি শুকানোর জন্য উপযুক্ত যেখানে টিউবটি জল থেকে সুরক্ষিত থাকে এবং ঘেরটি সিল করা নির্মাণের প্রয়োজন হয় না। এটি অনেক অভ্যন্তরীণ ফিক্সচারের জন্য একটি ব্যবহারিক পছন্দ, কিন্তু চূড়ান্ত প্রয়োগ এখনও নির্ধারণ করে যে খোলা বা অ-সিলযুক্ত ব্যবস্থা গ্রহণযোগ্য কিনা।

IP65 নির্মাণ বিকল্পটি ব্যবহার করুন যখন সমাপ্ত ফিক্সচারটি ধুলো বা জলের জেটের মুখোমুখি হতে পারে এবং প্রকল্পটির জন্য সেই স্তরের ঘের সুরক্ষা প্রয়োজন। একা হাউজিং চূড়ান্ত আইপি রেটিং স্থাপন করে না। সীল, শেষ ক্যাপ, তারের এন্ট্রি, ড্রাইভার বসানো, সমাবেশ সহনশীলতা, এবং উত্পাদন পরিদর্শন সব ফলাফল প্রভাবিত করে। প্রয়োজনীয় পরীক্ষা পদ্ধতি নিশ্চিত করুন এবং একটি IP65 হাউজিং স্বয়ংক্রিয়ভাবে সমগ্র ফিক্সচার IP65 করে তোলে অনুমান না করে সম্পূর্ণ ল্যাম্পের মূল্যায়ন করুন।

JE কি আপনার নিজের সমাবেশের জন্য একটি সম্পূর্ণ LED টিউব বা একটি আবাসন সরবরাহ করছে?

JE OEM এবং ODM সমাবেশের জন্য LED টিউব হাউজিং সিস্টেম সরবরাহ করছে, একটি সমাপ্ত, বৈদ্যুতিকভাবে প্রত্যয়িত টিউব নয় যদি না একটি পৃথক প্রকল্প চুক্তি সেই অতিরিক্ত পরিষেবাগুলিকে সংজ্ঞায়িত করে। আপনি LED বোর্ড, ড্রাইভার, ওয়্যারিং এবং চূড়ান্ত ল্যাম্প কনফিগারেশন প্রদান বা অনুমোদন করেন।

এই ব্যবস্থাটি আলো নির্মাতাদের জন্য উপযুক্ত যাদের একটি অ্যালুমিনিয়াম সন্নিবেশ সহ একটি T12 প্লাস্টিকের LED টিউব হাউজিং প্রয়োজন এবং ইলেকট্রনিক্সের উপর নিয়ন্ত্রণ চায়। এটি ইনস্টল করার জন্য প্রস্তুত, সম্পূর্ণরূপে একত্রিত প্রতিস্থাপন বাতি খুঁজছেন এমন একজন ক্রেতার পক্ষে উপযুক্ত নাও হতে পারে। প্রোডাকশন অর্ডার দেওয়ার আগে সরবরাহের সুযোগ, পরীক্ষার দায়িত্ব, লেবেলিং এবং নিয়ন্ত্রক প্রয়োজনীয়তাগুলি স্পষ্ট করুন।

কাস্টম সমাবেশ প্রয়োজনীয়তা জন্য, পর্যালোচনাকাস্টম T12 LED টিউব হাউজিং বিবরণজেই এর ইঞ্জিনিয়ারিং টিমের সাথে।

কিভাবে US OEM ক্রেতাদের পর্যালোচনা অঙ্কন থেকে নমুনা এবং উত্পাদনে সরানো উচিত?

JE টিউবের দৈর্ঘ্য, PCB অঙ্কন, ড্রাইভারের মাত্রা, ওয়্যার-এক্সিট প্ল্যান, এন্ড-ক্যাপ প্রয়োজনীয়তা, অপটিক্যাল পছন্দ এবং প্রয়োজনীয় আইপি নির্মাণ পাঠান। ইনস্টলেশন পরিবেশ এবং লক্ষ্য সমাবেশ প্রক্রিয়া অন্তর্ভুক্ত করুন। যদি দুটি বোর্ড আলাদা আলাদা LED লেআউট ব্যবহার করে বা বিভিন্ন অপটিক্যাল জোন পরিবেশন করে, তাহলে অঙ্কনে তা স্পষ্টভাবে দেখান।

JE তারপর এক্সট্রুশন এবং টুলিং প্রয়োজনীয়তা পর্যালোচনা করতে পারে, নমুনা প্রস্তুত করতে পারে এবং ব্যাপক উত্পাদনের আগে যান্ত্রিক ইন্টারফেসগুলি নিশ্চিত করতে পারে। বোর্ডের ফিট, ড্রাইভার ক্লিয়ারেন্স, ওয়্যার রাউটিং, ডিফিউজারের উপস্থিতি, এন্ড-ক্যাপ ধরে রাখা এবং — যেখানে প্রযোজ্য — IP65 সংস্করণের জন্য সিল করার প্রক্রিয়া চেক করতে নমুনাটি ব্যবহার করুন।

দিয়ে শুরু করুনJE-34 T12 ডবল-পিসিবি হাউজিংপৃষ্ঠা, তারপর আপনার অঙ্কন এবং লক্ষ্য পরিমাণ সহ JE এর সাথে যোগাযোগ করুন। যত তাড়াতাড়ি এই প্রকল্পের ইনপুটগুলি ঠিক করা হয়, কম খরচে আবাসনের সিদ্ধান্তটি পরে ব্যয়বহুল সমাবেশে পরিবর্তন হওয়ার সম্ভাবনা তত কম।
