10mm PCB সহ LED T8 টিউব হাউজিং এর জন্য 2026 আলটিমেট গাইড: থার্মাল ডেটা, 3D CAD এবং UL কমপ্লায়েন্স

এক্সিকিউটিভ সারাংশ: মার্কিন বাণিজ্যিক এলইডি প্রস্তুতকারকদের জন্য মূল টেকওয়ে

অত্যন্ত প্রতিযোগিতামূলক উত্তর আমেরিকার বাণিজ্যিক আলো শিল্পে, মার্জিন এবং দক্ষতা সাফল্য নির্দেশ করে। যেহেতু লাইটিং ডেভেলপাররা উৎপাদন খরচ কমানোর সময় পারফরম্যান্সকে অপ্টিমাইজ করতে চায়, তাই T8 লিনিয়ার টিউবের কাঠামোগত বিন্যাস একটি প্রভাবশালী চালক হিসেবে রয়ে গেছে। আমাদের ফ্ল্যাগশিপ10mm PCB সহ প্রিমিয়াম LED T8 টিউব হাউজিংএকটি বিশাল বিবর্তনীয় পদক্ষেপের প্রতিনিধিত্ব করে। স্ট্যান্ডার্ড 10 মিমি প্রিন্টেড সার্কিট বোর্ডের জন্য বিশেষভাবে অ্যালুমিনিয়াম এক্সট্রুশন ফুটপ্রিন্টকে সেলাই করে, আমরা মৃত কাঠামোগত স্থান দূর করি, হাউজিং ওজন হ্রাস করি এবং অনমনীয়তার সাথে আপস না করে কাঁচামালের খরচ কমিয়ে দেই।

ইউএস ডিস্ট্রিবিউটর, কন্ট্রাক্টর এবং অরিজিনাল ইকুইপমেন্ট ম্যানুফ্যাকচারারদের (OEM) জন্য এই স্পেশালাইজেশনের অর্থ হল সহজ তাপ ব্যবস্থাপনা, অনুমানযোগ্য বৈদ্যুতিক বৈশিষ্ট্য এবং স্বয়ংক্রিয় হাই-স্পিড এসএমটি (সারফেস মাউন্ট টেকনোলজি) সমাবেশ লাইনের সাথে সরাসরি শারীরিক সামঞ্জস্য। JE চীনে একটি প্রধান উৎপাদন অংশীদার হিসাবে এই বৈশ্বিক ক্রিয়াকলাপগুলিকে সমর্থন করে চলেছে, উচ্চ-ভলিউম উত্পাদন গতি এবং সূক্ষ্ম মানের বেঞ্চমার্কের মধ্যে ব্যবধান পূরণ করে।

উন্নত তাপ ব্যবস্থাপনা: ThermaCore 10mm যথার্থ প্রোটোকল প্রবর্তন করা হচ্ছে

LED দীর্ঘায়ুতে প্রাথমিক বাধা হল তাপীয় অবক্ষয়। উচ্চ-আউটপুট অ্যাপ্লিকেশনগুলির জন্য এই চ্যালেঞ্জটি সমাধান করার জন্য, JE চালু করেছেThermaCore 10mm যথার্থ প্রোটোকল. এই নকশা পদ্ধতিটি 10mm PCB ক্যারিয়ার এবং AL6063-T5 অ্যালুমিনিয়াম হাউজিং ব্যাকবোনের মধ্যে যোগাযোগের পৃষ্ঠের ক্ষেত্রটিকে অপ্টিমাইজ করে। 0.05 মিমি-এর নিচে সহনশীলতার বৈচিত্র্য রেখে, এই প্রোটোকল ডায়োড থেকে সরাসরি বাহ্যিক তাপ অপব্যবহার চ্যানেলে তাপ স্থানান্তর দক্ষতা সর্বাধিক করে।

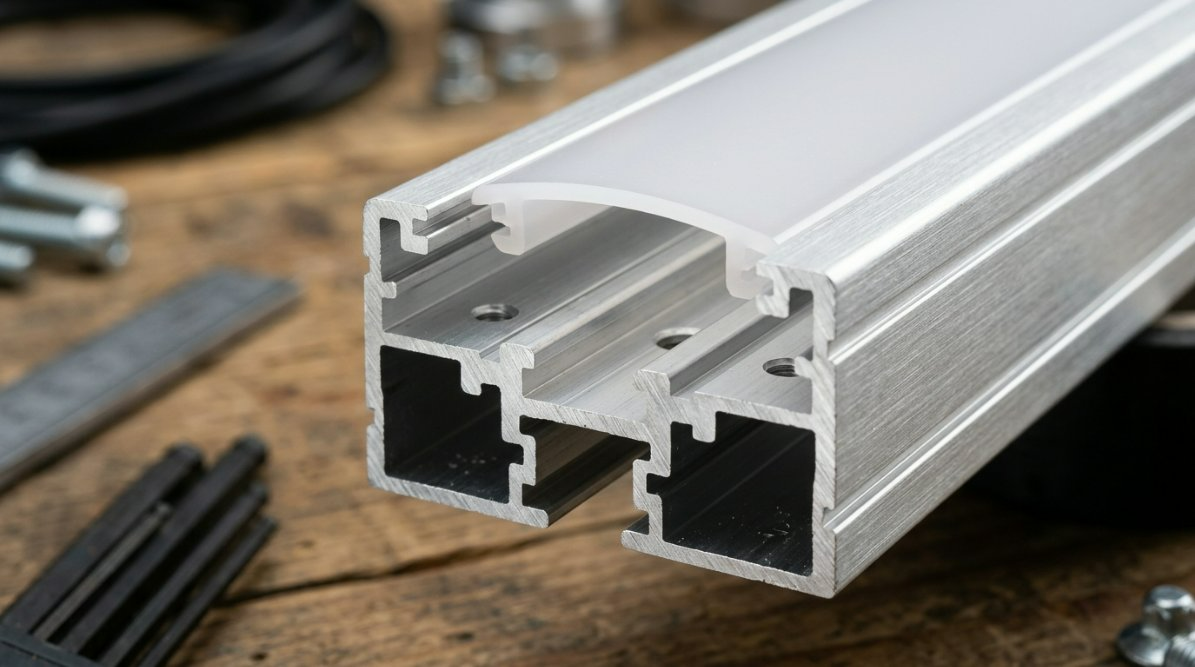

ব্যবধান পূরণ: বিস্তারিত থার্মাল ডিসিপেশন ডেটা এবং এক্সট্রুশন বিশ্লেষণ

কাঠামোগত AL6063-T5 খাদ ব্যবহার করে, আমাদের এক্সট্রুশন প্রোফাইলগুলি অত্যন্ত দক্ষ তাপ সিঙ্ক হিসাবে কাজ করে। পরীক্ষাগার পরীক্ষাগারে,ThermaCore 10mm যথার্থ প্রোটোকল200 W/m·K এর একটি চিত্তাকর্ষক তাপ পরিবাহিতা প্রদর্শন করেছে। বিভিন্ন PCB প্রস্থ মিটমাট করে এমন জেনেরিক, মাল্টি-ফিট T8 হাউজিংয়ের তুলনায় এই সিস্টেমটি সামগ্রিক তাপীয় প্রতিরোধের 18% পর্যন্ত কমিয়ে দেয়। 120V/277V তে ক্রমাগত অপারেশনের অধীনে, LED স্তরে জংশন তাপমাত্রা ধারাবাহিকভাবে 65°C (149°F) এর নিচে থাকে, লুমেনের অবমূল্যায়ন রোধ করে এবং 50,000 ঘন্টার বেশি জীবনকালের গ্যারান্টি দেয়।

ত্বরান্বিত ডিজাইন: কাস্টম রেট্রোফিটের জন্য 3D CAD মডেল ডাউনলোড

ইঞ্জিনিয়ারিং দলের জন্য ডিজাইন চক্র কমাতে, JE ব্যাপক 3D CAD মডেল অফার করে (STP, STEP, এবং DWG ফর্ম্যাটে উপলব্ধ)। এই সুনির্দিষ্ট ডিজিটাল মডেলগুলি দ্রুত প্রোটোটাইপিংয়ের অনুমতি দেয়, প্রকৌশলীকে ভলিউম উত্পাদন শুরু করার আগে সীমিত উপাদান বিশ্লেষণ (এফইএ) তাপীয় সিমুলেশন এবং শারীরিক ফিটমেন্ট পরীক্ষা চালানোর জন্য সক্ষম করে। এই স্ট্রাকচারাল ইন্টিগ্রেশন প্রতিযোগিতামূলক রেট্রোফিটিং বিডগুলির জন্য সুবিন্যস্ত, টেকসই রৈখিক আলোর ফিক্সচার বিকাশের চাবিকাঠি।

ইউএস রেগুলেটরি কমপ্লায়েন্স: নেভিগেটিং 2026 UL স্ট্যান্ডার্ড এবং DLC V6.0 স্পেসিফিকেশন

উত্তর আমেরিকায় বাণিজ্যিক আলো পণ্য আমদানি ও বিতরণের জন্য নিরাপত্তা এবং দক্ষতা কাঠামোর কঠোর আনুগত্য প্রয়োজন। UL 1598 (Luminaires) এবং UL 1993 (Self-ballasted Lamps) সার্টিফিকেশনের জন্য আবেদন করার সময় অনুগত সাব-অ্যাসেম্বলিগুলি নির্বাচন করা গুরুত্বপূর্ণ৷ জেই এরJE এর কাস্টম LED T8 টিউব হাউজিং সিস্টেমউচ্চ-প্রভাব, ফায়ার-রেটেড পলিকার্বোনেট (পিসি) কাঁচামাল ব্যবহার করুন যা সহজেই UL 94 V-0 দাহ্যতা শ্রেণীবিভাগ পূরণ করে।

আমেরিকান বাজারের জন্য FCC, CE, এবং RoHS সামঞ্জস্য নিশ্চিত করা

থার্মাল পারফরম্যান্সের বাইরে, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য (EMC) এবং পরিবেশগত নিরাপত্তা বড় মাপের পৌরসভা এবং কর্পোরেট চুক্তির জন্য গুরুত্বপূর্ণ। আমাদের হাউজিংগুলি উচ্চ-ফ্রিকোয়েন্সি ড্রাইভারদের কার্যকরভাবে রক্ষা করার জন্য তৈরি করা হয়েছে, FCC পার্ট 15 ক্লাস B সীমা মেনে চলার সুবিধার্থে। অধিকন্তু, JE-এর উত্পাদন প্রক্রিয়াগুলিতে ব্যবহৃত সমস্ত উপকরণ সম্পূর্ণরূপে CE প্রত্যয়িত এবং RoHS অনুগত, নিশ্চিত করে যে তাদের মধ্যে কোনও সীমাবদ্ধ বিপজ্জনক পদার্থ নেই এবং আন্তর্জাতিক সরবরাহ চেইন অনুমোদনগুলি সরল করা হয়েছে।

টেকনিক্যাল স্পেসিফিকেশন গাইড: স্ট্যান্ডার্ড বনাম হাই-আউটপুট 10mm PCB হাউজিং ম্যাট্রিক্স

আমাদের প্রোডাক্ট লাইনআপে বিভিন্ন স্থাপত্যের চাহিদা মেটাতে ইঞ্জিনিয়ার করা বিভিন্ন কনফিগারেশন বিকল্প রয়েছে। নীচে আমাদের স্ট্যান্ডার্ড এবং উচ্চ-আউটপুট জলরোধী বৈচিত্রগুলির প্রযুক্তিগত বৈশিষ্ট্যগুলি প্রদর্শন করে একটি কাঠামোগত ম্যাট্রিক্স রয়েছে:

ব্যবহারিক ধাপে ধাপে টিউটোরিয়াল: T8 হাউজিংয়ের জন্য 4-ধাপে জলরোধী সমাবেশ

রৈখিক প্রোফাইলগুলিতে উচ্চ IP67-রেটেড সিলগুলি বজায় রাখার জন্য সতর্ক প্রস্তুতি এবং সঠিক সম্পাদনের প্রয়োজন। সর্বাধিক ক্ষেত্রে নির্ভরযোগ্যতার জন্য এই বিশেষজ্ঞ-সমর্থিত চার-পদক্ষেপ ইনস্টলেশন পদ্ধতি অনুসরণ করুন।

ধাপ 1: যথার্থ 10mm PCB সন্নিবেশ এবং তাপীয় পেস্ট অ্যাপ্লিকেশন

ধুলো এবং তেল অপসারণের জন্য আইসোপ্রোপাইল অ্যালকোহল ব্যবহার করে অ্যালুমিনিয়াম হাউজিং সাবস্ট্রেটটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন। অ-পরিবাহী তাপীয় পেস্টের একটি পাতলা, এমনকি স্তর প্রয়োগ করুন বা কেন্দ্র চ্যানেলের নিচে একটি উচ্চ-তাপ-স্থানান্তর আঠালো টেপ চালান। 10 মিমি পিসিবিকে এক্সট্রুশন ট্র্যাকের মধ্যে সাবধানে স্লাইড করুন, নিশ্চিত করুন যে এটি নীচে কোনও বায়ু পকেট ছাড়াই সমতল রয়েছে।

ধাপ 2: পলিকার্বোনেট (পিসি) ডিফিউজার কভার সুরক্ষিত করা

স্ট্রাকচারাল লকিং স্লটের মধ্যে ডিফিউজ পিসি কভার সারিবদ্ধ করুন। স্লাইড করুন বা কভারটিকে ট্র্যাকের মধ্যে দৃঢ়ভাবে চাপুন যতক্ষণ না এটি জায়গায় না আসে। অভ্যন্তরীণ উপাদানগুলিতে অসম কাঠামোগত চাপ প্রতিরোধ করতে টিউবের পুরো দৈর্ঘ্য বরাবর ফিটমেন্টটি সামঞ্জস্যপূর্ণ রয়েছে তা নিশ্চিত করুন।

ধাপ 3: IP67 ওয়াটারপ্রুফিং এবং এন্ড-ক্যাপ রিসিলিং প্রক্রিয়া

ওয়াটারপ্রুফ এন্ড-ক্যাপের রিসেস চেম্বারে প্রিমিয়াম-গ্রেড, নিরপেক্ষ-নিরাময় সিলিকন সিল্যান্ট ইনজেকশন করুন। অভ্যন্তরীণ রাবার গ্রোমেট চ্যানেলের মাধ্যমে সংযোগের তারগুলিকে ফিড করুন এবং অ্যালুমিনিয়াম হাউজিং প্রোফাইলের কাটা মুখের বিপরীতে এন্ড-ক্যাপ ফ্লাশ টিপুন। স্টেইনলেস স্টীল মাউন্টিং হার্ডওয়্যার ব্যবহার করে সমাবেশগুলি সুরক্ষিত করুন।

ধাপ 4: চূড়ান্ত পিন সংযোগ এবং অস্তরক পরীক্ষা

অ্যালুমিনিয়াম এক্সট্রুশনে কোনো উচ্চ-ভোল্টেজ পাথওয়ে শর্ট-সার্কিট না হয় তা যাচাই করতে একটি বৈদ্যুতিক প্রতিরোধ এবং ডাইইলেকট্রিক প্রতিরোধ পরীক্ষা (সাধারণত হাই-পট পরীক্ষা বলা হয়) করুন। সম্পূর্ণ হারমেটিক সিল নিশ্চিত করতে শেষ-ক্যাপের ঘেরের চারপাশে সিলিকন পুঁতিগুলি দৃশ্যত পরিদর্শন করুন।

T8 কাস্টম দৈর্ঘ্যের জন্য গাণিতিক ও বৈদ্যুতিক গণনা নির্দেশিকা

ইঞ্জিনিয়ারিং শক্তিশালী কাস্টমাইজড ইনস্টলেশনের জন্য যান্ত্রিক তাপ সীমা এবং শক্তি গতিবিদ্যার পুঙ্খানুপুঙ্খ বোঝার প্রয়োজন। নীচের বিশেষায়িত গণিত কাঠামো ব্যবহার করে সিস্টেম ব্যর্থতা এড়ান।

পাওয়ার সাপ্লাই লোড সূত্র এবং ফুট প্রতি সঠিক ওয়াটেজ গণনা

একটি নিরাপদ, স্থিতিশীল ইনস্টলেশন সুরক্ষিত করার জন্য, ইঞ্জিনিয়ারদের অবশ্যই ক্রমবর্ধমান বিদ্যুতের চাহিদা গণনা করতে হবে এবং বিদ্যুৎ সরবরাহের জন্য একটি নিরাপত্তা হেডরুম ছেড়ে দিতে হবে (সাধারণত ক্রমাগত লোড পরিস্থিতিতে ক্লাস 2 ড্রাইভারের জন্য 20%)।

1. মোট লিনিয়ার ফুটেজ গণনা করুন:
   L_total = (টিউবের পরিমাণ) x (ফুটের একক দৈর্ঘ্য)

2. সর্বোচ্চ শক্তি খরচ নির্ধারণ করুন (P_max):
   P_max = L_total x P_ft
   যেখানে P_ft = পাওয়ার ড্র প্রতি ফুট (যেমন, উচ্চ-দক্ষতা 10 মিমি পিসিবিগুলির জন্য 4.5 ওয়াট/ফুট)

3. প্রয়োজনীয় ড্রাইভারের ন্যূনতম ক্ষমতা গণনা করুন (P_driver):
   P_driver = P_max x 1.20 (মানক 20% নিরাপত্তা হেডরুম মার্জিন অন্তর্ভুক্ত)

উদাহরণ:
   প্রতি ফুট 4.5W গতিতে চলমান 4ft T8 টিউবের 100 ইউনিট দেওয়া হয়েছে:
   এল_মোট = 100 x 4 = 400 ফুট
   P_max = 400 x 4.5 = 1,800 ওয়াট
   P_driver = 1,800 x 1.20 = 2,160 Watts ক্রমবর্ধমান ক্ষমতা প্রয়োজন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

10mm PCB T8 হাউজিং কি স্মার্ট হোম ইকোসিস্টেমের সাথে সামঞ্জস্যপূর্ণ (ম্যাটার, অ্যাপল হোমকিট, অ্যামাজন অ্যালেক্সা)?

হ্যাঁ। যেহেতু আমাদের হাউজিংগুলি হল ভৌত ঘের যা স্ট্যান্ডার্ড 10mm LED স্ট্রিপগুলিকে সমর্থন করার জন্য ডিজাইন করা হয়েছে, সামঞ্জস্যপূর্ণতা সম্পূর্ণরূপে আপনার চয়ন করা LED ড্রাইভার এবং নিয়ামকের উপর নির্ভর করে৷ ম্যাটার-সামঞ্জস্যপূর্ণ বা জিগবি-সক্ষম 10 মিমি স্মার্ট এলইডি স্ট্রিপগুলির সাথে অভ্যন্তরীণ স্থান পূরণ করে, আপনি যে কোনও আধুনিক স্মার্ট হোম প্ল্যাটফর্মের সাথে আপনার T8 লিনিয়ার লাইটিং সিস্টেমকে একীভূত করতে পারেন।

10 মিমি এলইডি স্ট্রিপগুলির জন্য প্রতি মিটারে সঠিক কাটিয়া সহনশীলতা এবং ব্যবধানের ব্যবধানগুলি কী কী?

কাটিয়া সহনশীলতা এবং ব্যবধান পরামিতি আপনার নির্বাচিত PCB নকশা দ্বারা নিয়ন্ত্রিত হয়. কাঠামোগতভাবে, JE এর প্রিমিয়াম অ্যালুমিনিয়াম এক্সট্রুশনগুলি +/- 0.5 মিমি একটি অতি-নির্ভুল শারীরিক সহনশীলতায় কাটা হয়। নিরাপদ কপার ট্রেস এবং টার্মিনাল কানেকশন হেডারের জন্য আমরা প্রকৌশল দলগুলিকে টিউবের প্রতিটি প্রান্তে কমপক্ষে 1.5 মিমি ক্লিয়ারেন্স ছেড়ে দেওয়ার পরামর্শ দিই।

IP67/IP68 Flex সার্টিফিকেশন বজায় রাখার জন্য গুরুত্বপূর্ণ নিরাপত্তা নির্দেশাবলী কি কি?

দীর্ঘ পরিষেবা জীবনকাল ধরে উচ্চ IP67/IP68 জল এবং ধুলো প্রতিরোধের বজায় রাখতে, আপনাকে অবশ্যই উচ্চ-মানের নিরপেক্ষ-নিরাময় সিলিকন সিল্যান্ট ব্যবহার করতে হবে যা তামার চিহ্নগুলিকে ক্ষয় করবে না। সর্বদা যাচাই করুন যে বাহ্যিক বিদ্যুতের তারগুলি নিরাপদে শিল্প-গ্রেডের রাবার স্ট্রেন-রিলিফ গ্রন্থিগুলির মাধ্যমে পরিচালিত হয় এবং সিলের অখণ্ডতা যাচাই করার জন্য নমুনা ব্যাচে চাপের পার্থক্য পরীক্ষা চালান।

আপনার উৎপাদন বাড়ান: https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html-এ আমাদের সাথে অংশীদার হন

আপনি সংবেদনশীল উদ্ভিদ নার্সারি অ্যারে, ঠান্ডা শিল্প পরিবেশ, বা আধুনিক স্থাপত্য প্রকল্পের জন্য ফিক্সচার ডিজাইন করছেন না কেন, একজন অভিজ্ঞ নির্মাতার সাথে কাজ করা সমস্ত পার্থক্য তৈরি করে। আমাদের উত্সর্গীকৃত অন্বেষণ10mm PCB প্রযুক্তিগত পোর্টাল সহ LED T8 টিউব হাউজিংবিস্তারিত আর্কিটেকচারাল ব্লুপ্রিন্ট, কাস্টম অ্যানোডাইজিং নির্বাচন এবং বাল্ক ডেলিভারি স্ট্রাকচার পর্যালোচনা করতে।
