10mm PCB সহ LED T8 টিউব হাউজিং: US ক্রেতা FAQ, ফিট চেক এবং 2026 এর জন্য সোর্সিং গাইড

মার্কিন আলো ক্রেতাদের জন্য মূল টেকঅ্যাওয়ে

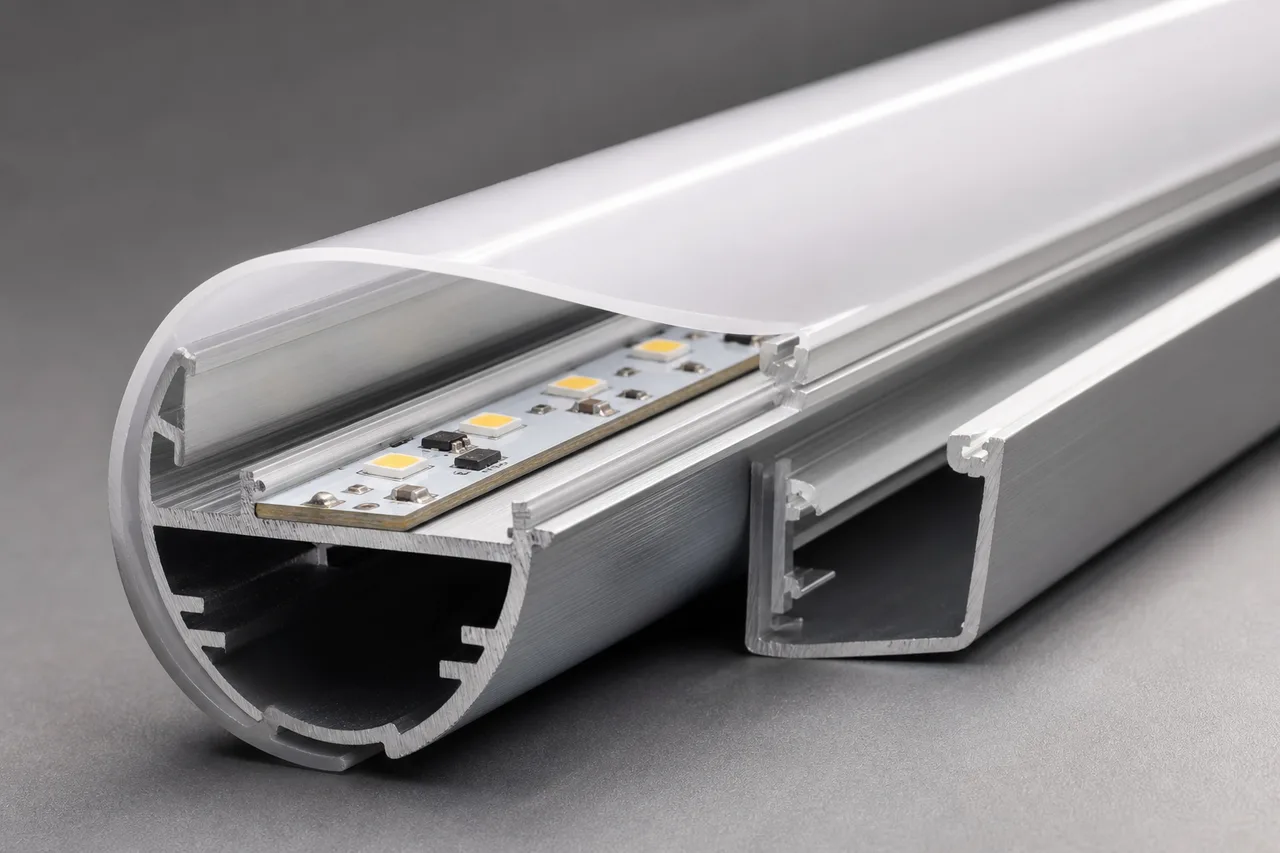

বাক্যাংশJE আধা-অ্যালুমিনিয়াম/আধা-প্লাস্টিকের টিউব-হাউজিং নির্মাণএই পণ্য বিভাগের পিছনে ব্যবহারিক আর্কিটেকচার বর্ণনা করে: একটি 6063 অ্যালুমিনিয়াম বেস LED বোর্ড বহন করে এবং তাপ পরিচালনা করতে সাহায্য করে, যখন একটি পলিকার্বোনেট ডিফিউজার দৃশ্যমান অপটিক্যাল কভার গঠন করে। সেই বিভাজন গুরুত্বপূর্ণ। অ্যালুমিনিয়াম PCB কে একটি স্থিতিশীল মাউন্টিং পৃষ্ঠ এবং একটি অনুমানযোগ্য যান্ত্রিক মেরুদণ্ড দেয়; ডিফিউজার চেহারা, আলো সংক্রমণ এবং বোর্ডে অ্যাক্সেস নিয়ন্ত্রণ করে। এটি কেবল একটি আলংকারিক শেল নয়।

মার্কিন ক্রেতাদের জন্য, প্রথম প্রশ্নটি মূল্য নয়। এটা সামঞ্জস্যপূর্ণ. একটি 10 ​​মিমি পিসিবি অনেক জেনেরিক এলইডি টিউব বোর্ডের চেয়ে সংকীর্ণ, এবং ড্রাইভারকে অবশ্যই ডিফিউজারের বিরুদ্ধে চাপ না দিয়ে বা শেষ ক্যাপগুলিতে হস্তক্ষেপ না করে হাউজিংয়ের ভিতরে ফিট করতে হবে। JE-28 সর্বোচ্চ 12 মিমি ড্রাইভারের উচ্চতা সহ তালিকাভুক্ত করা হয়েছে, তাই আপনার ড্রাইভারের বডি, ওয়্যারিং, ইনসুলেশন, এবং স্ট্রেন-রিলিফ বিশদ আলাদাভাবে না করে একসাথে পরীক্ষা করা উচিত।

স্ট্যান্ডার্ড JE-28 হল IP20। এটি ইনডোর লুমিনায়ার এবং রেট্রোফিট-স্টাইল টিউব অ্যাসেম্বলিগুলিকে শুকানোর জন্য উপযুক্ত করে তোলে, স্বয়ংক্রিয়ভাবে ধোয়ার জায়গা বা উন্মুক্ত ফিক্সচারের জন্য নয়। JE প্লান্ট লাইটিং, রেফ্রিজারেটর লাইটিং এবং আউটডোর পার্কিং এর মতো অ্যাপ্লিকেশনগুলির জন্য জলরোধী টিউব-হাউজিং শৈলীও অফার করে, তবে সেগুলি উপযুক্ত জলরোধী কনফিগারেশন হিসাবে উদ্ধৃত করা উচিত। দিয়ে শুরু করুন10mm PCB সহ JE LED T8 টিউব হাউজিংস্পেসিফিকেশন এবং একটি উত্পাদন আদেশ অনুমোদন করার আগে সঠিক অঙ্কন জন্য জিজ্ঞাসা.

JE-28 LED T8 হাউজিং স্পেসিফিকেশন: মাত্রা, উপকরণ এবং কনফিগারেশন বিকল্প

JE-28 হল একটি 26 মিমি T8 হাউজিং যা 10 x 1.2 মিমি পিসিবি বোর্ডের আকারের জন্য নির্মিত। সেই মাত্রা যান্ত্রিক যোগ্যতার সূচনা বিন্দু। নামমাত্র 10 মিমি চওড়া একটি বোর্ড এখনও সমস্যা তৈরি করতে পারে যদি এর উপাদানের উচ্চতা, সোল্ডার জয়েন্ট, সংযোগকারী বসানো বা মাউন্টিং পদ্ধতি আবাসন উন্নয়নের সময় ব্যবহৃত নমুনা থেকে ভিন্ন হয়।

হাউজিং পলিকার্বোনেট ডিফিউজার বিকল্প এবং প্লাস্টিকের শেষ ক্যাপ সহ একটি 6063 অ্যালুমিনিয়াম বেস ব্যবহার করে। JE একটি অভ্যন্তরীণ ড্রাইভার ব্যবস্থা এবং সর্বোচ্চ 12 মিমি চালকের উচ্চতা তালিকাভুক্ত করে। উপলব্ধ দৈর্ঘ্য 600 মিমি থেকে 2400 মিমি পর্যন্ত চলে, কাস্টম দৈর্ঘ্য উপলব্ধ। দৈর্ঘ্য, ডিফিউজার ফিনিস, এন্ড-ক্যাপ স্টাইল এবং ড্রাইভারের অবস্থানকে একক সমাবেশের সিদ্ধান্ত হিসাবে বিবেচনা করা উচিত কারণ প্রতিটি ইনস্টলেশন, হালকা বিতরণ এবং প্যাকিংকে প্রভাবিত করে।

অর্ডার দেওয়ার আগে কীভাবে একটি টি 8 হাউজিং এর যোগ্যতা অর্জন করবেন: পিসিবি, ড্রাইভার, ডিফিউজার এবং এন্ড-ক্যাপ চেক

একটি হাউজিং একটি ক্যাটালগ পৃষ্ঠায় সঠিক দেখতে পারে এবং এখনও সমাবেশের সময় ব্যর্থ হতে পারে। সাধারণ কারণগুলি নাটকীয় নয়: একজন চালক কয়েক মিলিমিটার খুব লম্বা, পিসিবি ডিফিউজারের নীচে নত হয়, শেষ ক্যাপটি টিউবটিকে নিরাপদে ধরে রাখে না, বা একটি সংযোগকারী অভ্যন্তরীণ তারের মোড়ের জন্য কোনও জায়গা ছেড়ে দেয় না। শুধুমাত্র অ্যালুমিনিয়াম এক্সট্রুশন নয়, সম্পূর্ণ সমাবেশের যোগ্যতা অর্জন করুন।

1. PCB রূপরেখা নিশ্চিত করুন.10 মিমি প্রস্থ, 1.2 মিমি পুরুত্ব, মাউন্টিং হোল, কপার কিপ-আউট, সংযোগকারী এবং সবচেয়ে লম্বা উপাদান সহ প্রকৃত বোর্ড অঙ্কন JE-কে পাঠান। শুধুমাত্র নামমাত্র বোর্ড আকারের উপর নির্ভর করবেন না।
2. ড্রাইভার খাম চেক করুন.12 মিমি আবাসন সীমার সাথে ড্রাইভারের সর্বোচ্চ উচ্চতা এবং প্রস্থের তুলনা করুন। ক্লিয়ারেন্স পর্যালোচনাতে টার্মিনাল, তাপ-সঙ্কুচিত, অন্তরক হাতা এবং তারের প্রস্থান অন্তর্ভুক্ত করুন।
3. ডিফিউজার ফিট পরিদর্শন করুন।ব্যস্ততা, নমন, দৃশ্যমান হটস্পট এবং অপসারণ শক্তির জন্য নির্বাচিত পলিকার্বোনেট কভার পরীক্ষা করুন। খুব টাইট একটি ডিফিউজার এক্সট্রুশন চাপ দিতে পারে; যেটি খুব আলগা হয় পরিবহনের সময় বিড়বিড় করতে পারে।
4. শেষ ক্যাপ এবং তারের পর্যালোচনা.ক্যাপ উপাদান, ধারণ পদ্ধতি, তারের উত্তরণ, সংযোগকারী অ্যাক্সেস এবং সমাপ্ত টিউব একটি নির্দিষ্ট ইনস্টলেশন মান বা গ্রাহক ফিক্সচার ইন্টারফেস পূরণ করতে হবে কিনা তা নিশ্চিত করুন।
5. একটি সমাপ্ত নমুনা অনুমোদন.একত্রিত টিউবকে শক্তি দিন, তাপ আচরণ এবং হালকা চেহারা পরিদর্শন করুন, তারপর লক্ষ্য ফিক্সচার বা ক্লিপগুলিতে সন্নিবেশ পরীক্ষা করুন। প্রোডাকশন অর্ডার দেওয়ার আগে অনুমোদিত কম্পোনেন্ট সংস্করণ রেকর্ড করুন।

প্রজেক্টের শক্ত ফিক্সচার ক্লিয়ারেন্স থাকলে এক্সট্রুশন অঙ্কন এবং একটি শারীরিক নমুনার জন্য জিজ্ঞাসা করুন। একটি নমুনা প্যাকেজিং এবং পরিচালনার সমস্যাগুলিও প্রকাশ করে যা অঙ্কনগুলি দেখায় না। লম্বা টিউবগুলি ডিফিউজার চিহ্ন, শেষ-ক্যাপ ক্ষতি, বা সামান্য নম দিয়ে আসতে পারে যদি শক্ত কাগজের নকশা শিপিং দৈর্ঘ্যের সাথে মেলে না। এগুলি ব্যাপক উত্পাদনের আগে ঠিক করা সস্তা এবং মার্কিন বিতরণ চালানের পরে ঠিক করা ব্যয়বহুল।

প্রায়শই জিজ্ঞাসিত প্রশ্ন: JE-28 LED T8 টিউব হাউজিং কি জলরোধী বা আউটডোর এবং ফ্রিজার আলোর জন্য উপযুক্ত?

JE দ্বারা সরবরাহ করা স্ট্যান্ডার্ড JE-28 স্পেসিফিকেশন হল IP20, তাই এটিকে শুষ্ক-স্থানের আবাসন হিসাবে বিবেচনা করা উচিত। উদ্ভিদের আলো, রেফ্রিজারেটরের আলো, আউটডোর পার্কিং, বা ঘনীভবন, স্প্রে, ধুলো বা তাপমাত্রা সাইকেল চালানোর সংস্পর্শে থাকা যেকোনো ইনস্টলেশন নির্দিষ্ট করে ক্রেতাদের জন্য এই পার্থক্যটি গুরুত্বপূর্ণ। JE বলে যে এটি বিশেষ অ্যাপ্লিকেশনের জন্য জলরোধী T8 হাউজিং শৈলী অফার করে, তবে জলরোধী সংস্করণটি সনাক্ত করতে হবে এবং আলাদাভাবে উদ্ধৃত করতে হবে।

একটি 10 ​​মিমি পিসিবি এবং অভ্যন্তরীণ ড্রাইভার কি এই T8 টিউব হাউজিং ফিট করবে?

হ্যাঁ, JE-28 একটি 10 ​​x 1.2 মিমি পিসিবি এবং একটি অভ্যন্তরীণ ড্রাইভার ব্যবস্থার জন্য নির্দিষ্ট করা হয়েছে, যার সর্বোচ্চ ড্রাইভার উচ্চতা 12 মিমি। এর মানে এই নয় যে প্রতি 10 মিমি বোর্ড এবং প্রতিটি অভ্যন্তরীণ ড্রাইভার ফিট হবে। আপনার বোর্ডের সবচেয়ে লম্বা LED, ক্যাপাসিটর, সংযোগকারী এবং সোল্ডার করা তারগুলি অবশ্যই উপলব্ধ অভ্যন্তরীণ ক্লিয়ারেন্সের মধ্যে থাকতে হবে। একটি উপযুক্ত পর্যালোচনার জন্য JE পিসিবি ফাইল এবং ড্রাইভার ডেটাশীট পাঠান, তারপর একটি জনবহুল নমুনা দিয়ে ফলাফল যাচাই করুন।

কিভাবে নমুনা, MOQ, কাস্টম দৈর্ঘ্য, টুলিং এবং শিপিং একটি মার্কিন ফরওয়ার্ডার কাজ করে?

JE বলে যে এটি নমুনা, উদ্ধৃতি, কাস্টম দৈর্ঘ্য, OEM/ODM এক্সট্রুশন এবং গ্রাহকের ফরওয়ার্ডার গুদামে চালান সরবরাহ করতে পারে। বাণিজ্যিক বিবরণ নির্বাচিত প্রোফাইল, ডিফিউজার, শেষ ক্যাপস, টুলিং স্ট্যাটাস, পরিমাণ, প্যাকেজিং এবং গন্তব্য বিন্যাসের উপর নির্ভর করে। নমুনা সীসা সময়, উত্পাদন MOQ, একটি ব্যক্তিগত ছাঁচ প্রয়োজন হলে টুলিং চার্জ, কাট-দৈর্ঘ্য সহনশীলতা, শক্ত কাগজের মাত্রা এবং চালানের সাথে সরবরাহ করা নথিগুলির জন্য জিজ্ঞাসা করুন। যদি আপনার দল একটি ইউএস ফরওয়ার্ডার ব্যবহার করে, তাহলে উদ্ধৃতি চূড়ান্ত হওয়ার আগে গুদামের ঠিকানা এবং কার্গো-মার্কিং প্রয়োজনীয়তা প্রদান করুন।

জেই ডংগুয়ান ম্যানুফ্যাকচারিং, ই এম/ওডিএম এক্সট্রুশন এবং ফিনিশড-লুমিনার ডকুমেন্টেশন

জেই, আনুষ্ঠানিকভাবে ডংগুয়ান জিনেন লাইটিং টেকনোলজি কোং লিমিটেড, চীনের ডংগুয়ানে এক্সট্রুডেড এলইডি আলোর উপাদান তৈরি করে। এর পরিসরে এলইডি অ্যালুমিনিয়াম প্রোফাইল, এলইডি প্লাস্টিক প্রোফাইল, পিসি টিউব এবং ডিফিউজার, T5, T6, T8, T10 এবং T12 টিউব হাউজিং, প্লাস ট্রাই-প্রুফ লাইট হাউজিং অন্তর্ভুক্ত রয়েছে। প্রথম প্রোটোটাইপের পরে যখন একটি প্রকল্প আকার বা নির্মাণ পরিবর্তন করে তখন সেই পণ্যের প্রস্থটি কার্যকর। একজন ক্রেতা পুরো সোর্সিং প্রক্রিয়া পুনরায় চালু করার পরিবর্তে একই সরবরাহকারীর মাধ্যমে একটি আধা-অ্যালুমিনিয়াম হাউজিং, একটি সম্পূর্ণ অ্যালুমিনিয়াম বেস বা একটি ভিন্ন টিউব ব্যাসের তুলনা করতে পারেন।

JE পাবলিক মোল্ড, প্রাইভেট মোল্ড, OEM/ODM এক্সট্রুশন এবং কাস্টম প্রজেক্ট ওয়ার্ক সমর্থন করে। পাবলিক-মোল্ড সোর্সিং একটি স্ট্যান্ডার্ড JE-28 জ্যামিতির জন্য অর্থপূর্ণ হতে পারে যখন প্রোফাইলটি ইতিমধ্যেই আপনার PCB এবং ডিফিউজার প্রয়োজনীয়তার সাথে মেলে। একটি প্রাইভেট ছাঁচ আরও বেশি প্রতিরক্ষাযোগ্য হয়ে ওঠে যখন আপনার একটি নন-স্ট্যান্ডার্ড সংযোগকারী পকেট, একটি ভিন্ন মাউন্টিং বৈশিষ্ট্য, একটি মালিকানাধীন শেষ ক্যাপ, বা একটি সংশোধিত ক্রস-সেকশনের প্রয়োজন হয়। সঠিক পছন্দ প্রত্যাশিত ভলিউম এবং ভবিষ্যতে সরবরাহের উপর আপনার কতটা নিয়ন্ত্রণ প্রয়োজন তার উপর নির্ভর করে।

মার্কিন আমদানিকারক এবং আলো কারখানার জন্য, ডকুমেন্টেশন একটি পণ্য ছবির চেয়ে বেশি কভার করা উচিত। প্রোফাইল অঙ্কন, উপাদানের বিবরণ, ডিফিউজার বিকল্প, দৈর্ঘ্য সহনশীলতা, শেষ-ক্যাপ স্পেসিফিকেশন, প্যাকিং বিশদ এবং সম্পূর্ণ লুমিনিয়ারের জন্য বৈদ্যুতিক তথ্যের জন্য অনুরোধ করুন। হাউজিং নিজেই একটি প্রত্যয়িত সমাপ্ত LED টিউব হিসাবে একই জিনিস নয়. যদি আপনার গ্রাহক, AHJ, পরিবেশক, বা প্রকল্পের স্পেসিফিকেশনের জন্য নির্দিষ্ট তালিকা বা কমপ্লায়েন্স ডকুমেন্টের প্রয়োজন হয়, তাহলে ডিজাইন হিমায়িত হওয়ার আগে সেই প্রয়োজনীয়তা চিহ্নিত করুন।

JE আরও বলে যে এটি পাইকারী বিক্রেতা, ঠিকাদার, আলো কারখানা এবং কাস্টম-প্রকল্প গ্রাহকদের পরিবেশন করে। এটি সরবরাহকারীকে কম্পোনেন্ট ক্রয় এবং প্রাইভেট-লেবেল টিউব ডেভেলপমেন্ট উভয়ের জন্য উপযুক্ত করে তোলে, যদি বাণিজ্যিক সুযোগ স্পষ্টভাবে লেখা থাকে। ক্রয় ডকুমেন্টেশনে অনুমোদিত অঙ্কন, নমুনা ফটো, সংশোধন নম্বর এবং উপাদান পছন্দ রাখুন। এটি এক্সট্রুশন সোর্সিংয়ের একটি পরিচিত সমস্যা প্রতিরোধ করে: একটি প্রতিস্থাপন ব্যাচ যা মাত্রাগতভাবে কাছাকাছি কিন্তু আসলে বিনিময়যোগ্য নয়।
